вафельнийз’єднання є життєво важливою технологією у виробництві напівпровідників. Він використовує фізичні або хімічні методи для з’єднання двох гладких і чистих пластин разом для досягнення певних функцій або допомоги в процесі виробництва напівпровідників. Це технологія, яка сприяє розвитку напівпровідникових технологій у напрямку високої продуктивності, мініатюризації та інтеграції, і широко використовується у виробництві мікроелектромеханічних систем (MEMS), наноелектромеханічних систем (NEMS), мікроелектроніки та оптоелектроніки.
Технології склеювання пластин поділяються на тимчасове та постійне склеювання.
Тимчасове склеюванняце процес, який використовується для зменшення ризиків при обробці ультратонких пластин шляхом прикріплення їх до поверхні-носія перед потоншенням для забезпечення механічної підтримки (але не електричного з’єднання). Після завершення механічної підтримки необхідний процес роз’єднання за допомогою термічних, лазерних і хімічних методів.
Постійне склеюванняце процес, який використовується в 3D-інтеграції, MEMS, TSV та інших процесах упаковки пристроїв для формування незворотного механічного структурного зв’язку. Постійне склеювання поділяється на такі дві категорії залежно від наявності проміжного шару:
1. Пряме склеювання без проміжного шару
1)Склеювання плавленнямвикористовується у виробництві пластин SOI, MEMS, з’єднання Si-Si або SiO₂-SiO₂.

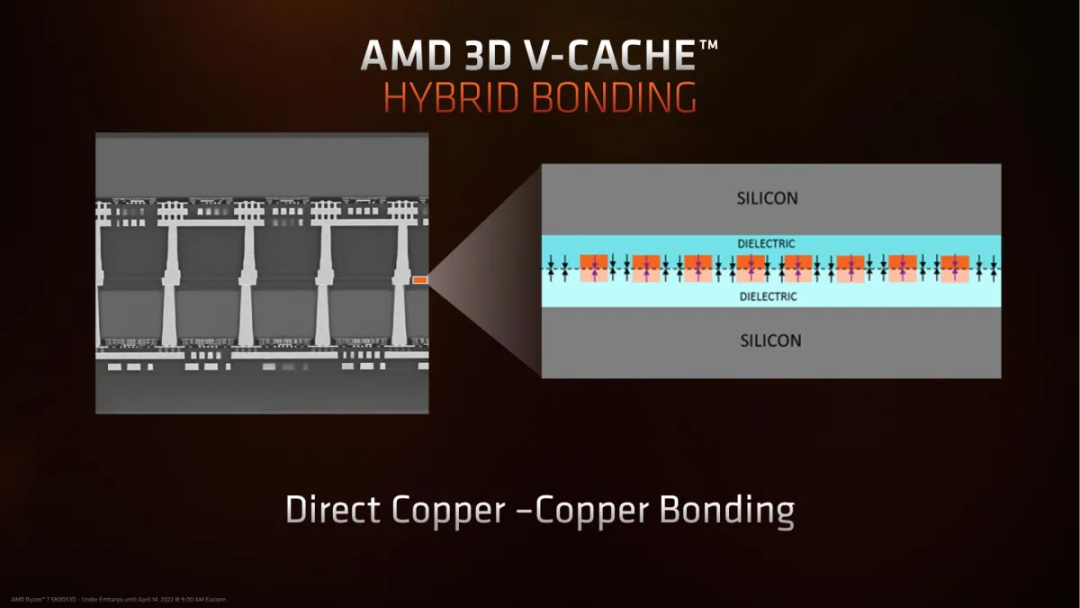

2)Гібридне склеюваннявикористовується в передових процесах пакування, таких як TSV, HBM.

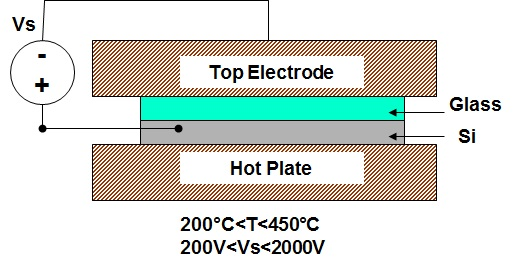

3)Анодне склеюваннявикористовується в дисплейних панелях і MEMS.
2. Пряме склеювання з проміжним шаром
1)Склеювання склопастоювикористовується в дисплейних панелях і MEMS.

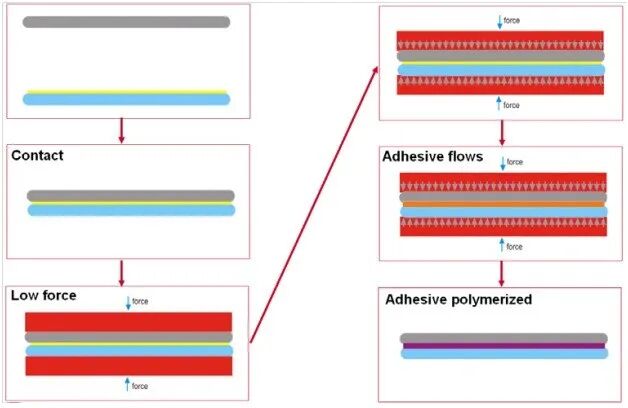

2)Клейове склеюваннявикористовується в упаковці на рівні вафель (MLP).

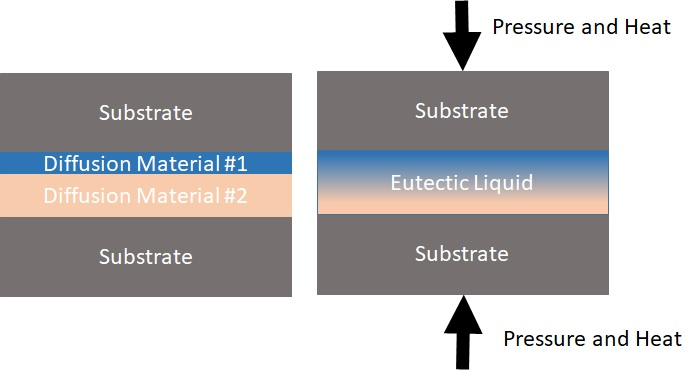

3)Евтектичний зв'язоквикористовується в пакуванні MEMS та оптоелектронних пристроях.

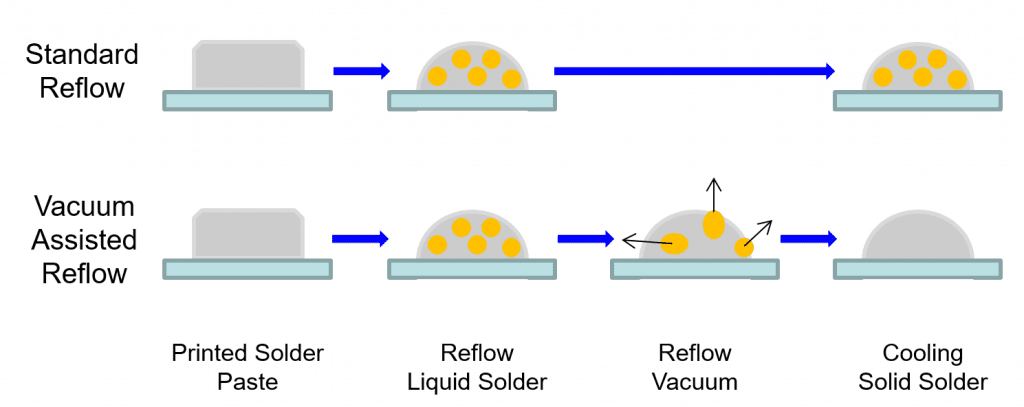

4)Паяння оплавленнямвикористовується в склеюванні WLP та мікро-виступах.
5)Термокомпресійне склеювання металувикористовується в штабелюванні HBM, COWOS, FO-WLP.
