Що таке напівпровідникова пластина?
Напівпровідникова пластина — це тонкий круглий шматок напівпровідникового матеріалу, який служить основою для виготовлення інтегральних схем (ІС) та інших електронних пристроїв. Пластина забезпечує рівну та однорідну поверхню, на якій побудовані різні електронні компоненти.
Процес виготовлення пластин включає кілька етапів, включаючи вирощування великого монокристала потрібного напівпровідникового матеріалу, розрізання кристала на тонкі пластини за допомогою алмазної пилки, а потім полірування та очищення пластин для видалення будь-яких поверхневих дефектів або домішок. Отримані пластини мають дуже плоску та гладку поверхню, що є вирішальним для подальших процесів виготовлення.
Після того, як пластини підготовлені, вони проходять серію процесів виробництва напівпровідників, таких як фотолітографія, травлення, осадження та легування, щоб створити складні візерунки та шари, необхідні для створення електронних компонентів. Ці процеси повторюються кілька разів на одній пластині для створення кількох інтегральних схем або інших пристроїв.
Після завершення процесу виготовлення окремі чіпи відокремлюються шляхом нарізання пластини кубиками по заздалегідь визначеним лініям. Відокремлені мікросхеми потім упаковуються, щоб захистити їх і забезпечити електричні з’єднання для інтеграції в електронні пристрої.
Різні матеріали на вафлі
Напівпровідникові пластини в основному виготовляються з монокристалічного кремнію завдяки його великій кількості, відмінним електричним властивостям і сумісності зі стандартними процесами виробництва напівпровідників. Однак, залежно від конкретних застосувань і вимог, інші матеріали також можуть використовуватися для виготовлення пластин. Ось кілька прикладів:
Карбід кремнію (SiC): SiC — це широкозонний напівпровідниковий матеріал, відомий своєю чудовою теплопровідністю та високотемпературними характеристиками. Пластини SiC використовуються в потужних електронних пристроях, таких як перетворювачі енергії, інвертори та компоненти електромобілів.
Нітрид галію (GaN): GaN — це широкозонний напівпровідниковий матеріал із винятковими можливостями обробки електроенергії. Пластини GaN використовуються у виробництві силових електронних пристроїв, підсилювачів високої частоти, світлодіодів (світлодіодів).
Арсенід галію (GaAs): GaAs є ще одним поширеним матеріалом, який використовується для пластин, особливо у високочастотних і високошвидкісних додатках. Пластини GaAs забезпечують кращу продуктивність для певних електронних пристроїв, таких як радіочастотні (радіочастотні) та мікрохвильові пристрої.
Фосфід індію (InP): InP — це матеріал із чудовою рухливістю електронів, який часто використовується в оптоелектронних пристроях, таких як лазери, фотодетектори та високошвидкісні транзистори. Пластини InP підходять для застосування у волоконно-оптичному зв’язку, супутниковому зв’язку та високошвидкісній передачі даних.

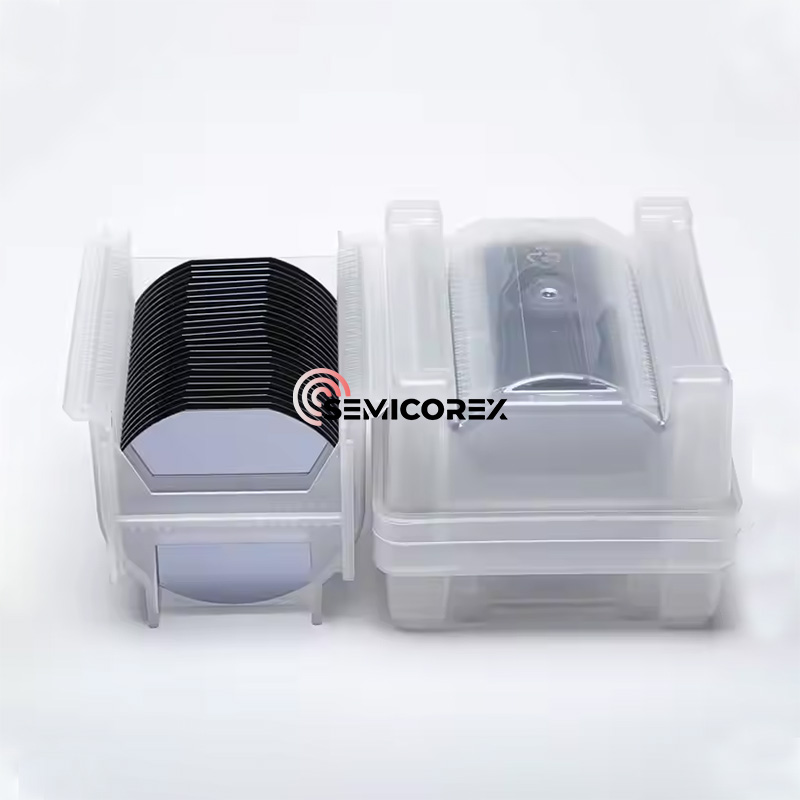

Касети Semicorex PFA-це носії з високою чистотою, розроблені для забезпечення безпечної та без забруднення обробки напівпровідникових вафель під час мокрої обробки, зберігання та транспорту. Вибір Semicorex гарантує не тільки чудову якість матеріалу PFA, але й точну інженерію, яка забезпечує надійність, чистоту та довгострокову продуктивність у вдосконалених умовах виготовлення.*
ДетальнішеНадіслати запитНосії Semicorex PFA-це висока чистота, хімічно стійкі розчин, призначений для безпечного поводження та транспортування напівпровідникових вафель у надмічних середовищах. Довіра провідних FABS та виробників виробників, Semicorex забезпечує точні інженерні носії з постійною якістю, швидкими часами відведення та повним налаштуванням для задоволення вимог розвитку виготовлення напівпровідників******
ДетальнішеНадіслати запитКасети Teflon Semicorex-це високоочищені пластирні носії PTFE, розроблені для безпечної переробки без забруднень у корозійних хімічних умовах. Виберіть Semicorex для провідної галузі точної, надійної якості та настроюваних рішень, підкріплених досвідом роботи в системах обробки напівпровідників.*
ДетальнішеНадіслати запит8-дюймові 8-дюймові Wafers P-Type SIC забезпечують видатні показники для пристроїв потужності нового покоління, РФ та високотемпературних пристроїв. Виберіть Semicorex для вищої кристалічної якості, провідної галузі рівномірності та надійного досвіду в передових матеріалах SIC.*
ДетальнішеНадіслати запит12-дюймові напівізолюючі SIC субстрати SEMICOREX-це матеріал наступного покоління, призначений для високочастотних, високопотужних та високопоставлених напівпровідникових програм. Вибір Semicorex означає партнерство з надійним лідером в інноваціях SIC, зобов’язаним забезпечити виняткову якість, точну інженерію та індивідуальні рішення для розширення можливостей ваших найсучасніших технологій пристроїв.*
ДетальнішеНадіслати запитSEMICOREX SIC EPI Вафри стають ключовим матеріалом для сприяння технологічним інноваціям у високочастотних, високотемпературних сценаріях застосування високої потужності завдяки їх відмінним фізичним властивостям. SEMICOREX SIC EPI Вафри використовують провідну в галузі технологію епітаксіального зростання та розроблені для задоволення потреб нових енергетичних транспортних засобів, 5G комунікацій, відновлюваної енергії та промислових живлення, надаючи клієнтам високоефективні, високопоставлені основні напівпровідникові рішення.*
ДетальнішеНадіслати запит
