Що таке система сухого газового ущільнення?

У сучасному промисловому застосуванні існує багато потужних високошвидкісних рідинних машин (таких як турбокомпресори та повітродувки), а їхні ущільнювальні елементи в критичних секціях працюють в екстремальних умовах роботи, що характеризуються високою швидкістю обертання, підвищеним тиском і високою температурою. Звичайні механічні ущільнення контактного типу більше не в змозі адаптуватися до таких вимогливих сценаріїв застосування. Таким чином, системи сухого газового ущільнення, завдяки їхнім видатним характеристикам, отримали широке застосування як рішення для безконтактного ущільнення преміум-класу для цих критичних застосувань.

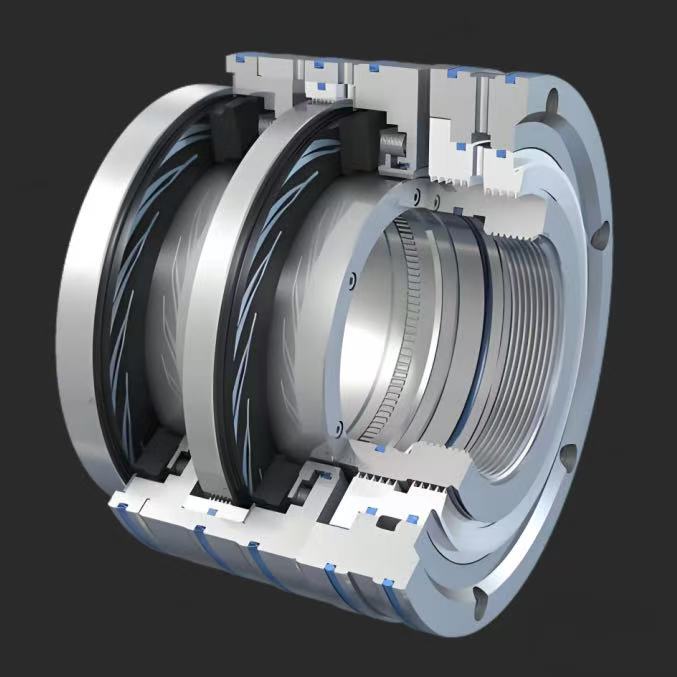

Система сухого газового ущільнення - це безконтактна система ущільнення валу, яка використовує газ як робоче середовище. Завдяки механічній обробці гідродинамічних канавок на ущільнювальних поверхнях системи сухих газових ущільнень використовують гідродинамічний ефект, що виникає під час обертання, для формування стабільної газової плівки між ущільнювальними поверхнями. Ця стабільна газова плівка може підтримувати ущільнювальні поверхні в безконтактному стані, тим самим досягаючи ефективної герметизації газів і рідин.

Основні компоненти систем сухих газових ущільнень

1. Ущільнювальні компоненти: включаючи обертові кільця, стаціонарні кільця, пружини, ущільнювальні кільця.

2. Системи газопостачання

3. Системи контролю: включаючи таке обладнання, як датчики тиску, витратоміри.

Переваги систем сухого газового ущільнення

1. Безконтактна робота, відсутність тертя або зносу, тривалий термін служби ущільнення та низькі витрати на технічне обслуговування.

2. Низький витік, відмінний ефект ущільнення газової плівки, з витоком набагато нижчим, ніж традиційні ущільнення.

3. Відсутність масляного забруднення технологічного середовища та спрощення складності системи.

4. Адаптований до високої швидкості та високого тиску, не обмежений значенням PV.

Основні типи та сценарії застосування

1. Однофазний сухий газовий морськийl

Він добре підходить для робочих умов із середнім і низьким тиском, що дозволяє невелику кількість витоку технологічного газу в навколишню атмосферу, наприклад компресори, що працюють з нешкідливими газами, включаючи повітря, азот і вуглекислий газ.

2. Двостороннє сухе газове ущільнення

Завдяки конструкції двох односторонніх ущільнень, розташованих лицем до лиця, він добре підходить для умов експлуатації, коли витік технологічного газу в навколишню атмосферу не допускається. Завдяки введенню ущільнювальних газів між двома ущільненнями створюється бар’єрне ущільнення, використовуючи тиск газу, вищий за тиск середовища, що дозволяє лише невеликій кількості ущільнювального газу проникнути.

3. Тандемний сухий газовий ущільнювач

Він складається з двох або більше односторонніх ущільнень, з’єднаних послідовно, які підходять для застосувань, що допускають незначний витік технологічного газу в атмосферу, наприклад компресорів у хімічній та нафтопереробній промисловості. Основне ущільнення сприймає більшу частину тиску, а резервне ущільнення забезпечує надійне ущільнення в разі поломки основного ущільнення. У деяких тандемних системах сухих газових ущільнень також включені лабіринтові ущільнення. Ця конфігурація підходить для застосувань, де витік технологічного газу в атмосферу не допускається, а ущільнювальний газ не може потрапляти в машину.

Semicorex пропонує високу якістьУщільнювальні кільця сухого газу. Якщо у вас є запитання або вам потрібна додаткова інформація, будь ласка, не соромтеся зв’язатися з нами.
