Керамічні вакуумні патрони

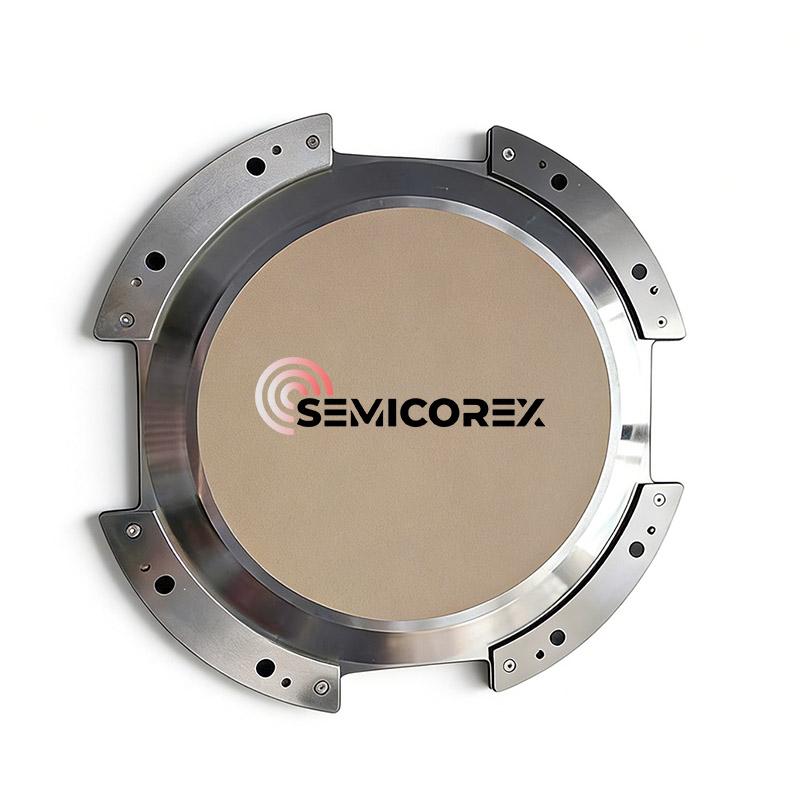

Керамічні вакуумні патронице інструменти, які використовуються для затискання та транспортування напівпровідникових пластин у виробництві напівпровідникових пластин. Вони відрізняються високою площинністю і паралельністю, щільною і однорідною структурою, високою міцністю, хорошою повітропроникністю, рівномірною адсорбційною силою і легкістю обрізки. Вони підходять для таких процесів, як витончення, різання, шліфування, очищення та обробка у виробництві напівпровідникових пластин, ефективно вирішуючи багато проблем, таких як відбитки пластин, електростатичний руйнування мікросхем і забруднення частинками. У практичних застосуваннях вони досягають надзвичайно високої якості обробки напівпровідникових пластин.

Роль керамічного вакуумного патрона

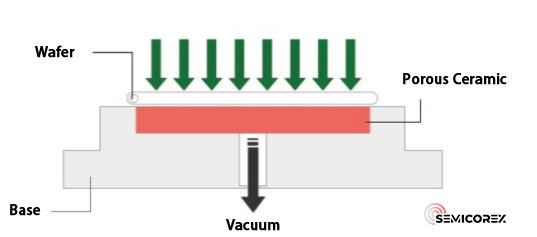

A керамічний вакуумний патронце надточний технологічний пристрій, заснований на принципі вакуумної адсорбції. В основному він виготовлений із передових керамічних матеріалів, таких як оксид алюмінію, нітрид алюмінію або карбід кремнію. Через точно оброблені вакуумні канали або пористі структури на його адсорбційній поверхні він з’єднується із зовнішньою вакуумною системою для формування однорідного поля негативного тиску.

У високоякісному виробництві, наприклад напівпровідників і панелей дисплеїв, основна цінність керамічних вакуумних патронів полягає в їх здатності усунути традиційні механічні методи затискання. Використовуючи лише рівномірно розподілену силу адсорбції, вони можуть міцно утримувати надтонкі та надкрихкі пластини або скляні підкладки без контакту чи забруднення частинками протягом усього процесу. Одночасно, завдяки площинності нанорозмірної поверхні, надзвичайно високій жорсткості та чудовій термохімічній стабільності, він може забезпечити майже ідеальне позиціонування еталонної поверхні для заготовки в суворих технологічних середовищах, забезпечуючи тим самим точність і ефективність критичних процесів, таких як фотолітографія, перевірка та шліфування.

Чому саме керамічне

У сценаріях високотехнологічного виробництва патрони є не просто «інструментами адсорбції», а скоріше важливими пристосуваннями, які безпосередньо визначають стабільність процесу та вихід продукту. Серед численних матеріалів широко вибирають керамічні матеріали, що точно відображає те, як передові керамічні матеріали систематично вирішують проблемні точки промисловості. З інженерної точки зору це можна підсумувати як «чотири високі» вимоги:

(1) Висока площинність і висока жорсткість

У процесах виробництва напівпровідників і дисплеїв кремнієві пластини та скляні підкладки, які обробляються та обробляються, часто надзвичайно тонкі, товщина яких досягає десятків мікрометрів. У таких масштабах будь-який незначний вигин, вібрація чи нерівномірна локальна напруга можуть призвести до поломки пластини, деформації або навіть безпосередньо вплинути на точність вирівнювання критичних процесів, таких як фотолітографія.

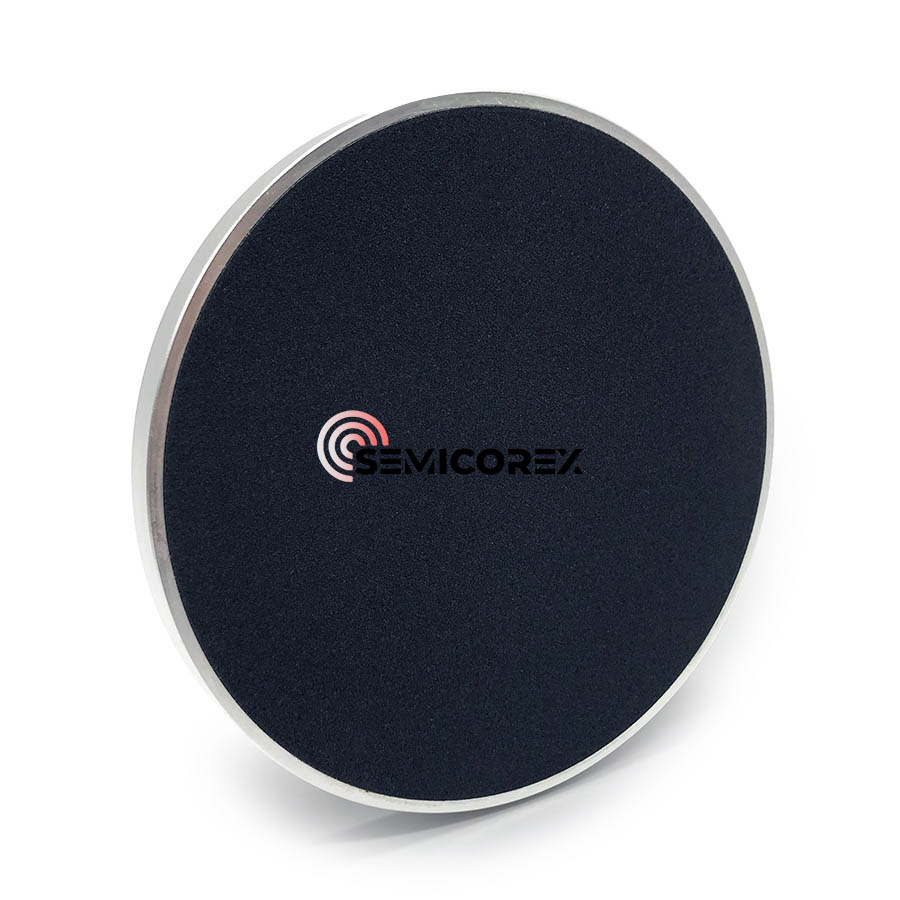

Удосконалені керамічні матеріали (такі як оксид алюмінію та карбід кремнію) можуть досягти субмікрометрової або навіть нанометрової площинності за допомогою точного спікання та високоточних процесів шліфування та полірування. Водночас їх високий модуль пружності надає патрону надзвичайно високу структурну жорсткість, забезпечуючи майже відсутність деформації під вакуумною адсорбцією, забезпечуючи таким чином абсолютно стабільну базову площину для процесу.

(2) Висока чистота та хімічна інертність

Цехи з виробництва напівпровідників мають надзвичайно суворі вимоги до чистоти. Технологічні пристосування не тільки повинні бути вільними від забруднення твердими частинками, але й запобігати вивільненню іонів металу та витримувати повторний вплив різних очищувальних хімікатів.

Кераміка, як неорганічний неметалічний матеріал, має щільну та гладку поверхню, що робить її менш схильною до утворення часток. Крім того, вони немагнітні, не містять металевих елементів, які можуть мігрувати, і демонструють надзвичайно високу хімічну стабільність. Вони зберігають стабільну продуктивність у середовищі сильних кислот, сильних лугів і органічних розчинників, що робить їх ідеальними для тривалого застосування в процесах високого рівня чистих приміщень.

(3) Висока міцність і довгострокова стабільність

На автоматизованих виробничих лініях, що працюють цілодобово і без вихідних, керамічні патрони повинні витримувати тисячі циклів адсорбції та випуску, а також стикатися з тривалими температурними коливаннями та навіть високотемпературним технологічним середовищем. Це висуває надзвичайно високі вимоги до зносостійкості, стійкості до втоми та термостійкості матеріалу.

Порівняно з металами або полімерами, кераміка має вищу твердість і зносостійкість, а її поведінка при тепловому розширенні є стабільною, що робить її менш схильною до повзучості або погіршення продуктивності. Його термін служби, як правило, значно довший, ніж у традиційних патронів, з меншою частотою обслуговування та заміни, що робить його більш економічним з точки зору загальної вартості життєвого циклу.

(4) Високоінтегрований функціональний дизайн

У більш просунутих напівпровідникових процесах функція керамічних патронів більше не обмежується вакуумною адсорбцією. Наприклад, у вакуумних камерах, які використовуються для сухого травлення та осадження тонких плівок (CVD/PVD), традиційні отвори для вакуумної адсорбції можуть порушити атмосферу та розподіл тиску всередині камери.

На цьому етапі «електростатичний патрон (ESC)» стає ключовим рішенням. ESC використовують електростатичну силу, створювану шаром керамічного діелектрика під дією електричного поля, щоб адсорбувати пластини. Це не тільки дозволяє уникнути впливу вакуумних отворів на технологічне середовище, але також інтегрує нагрівачі та канали охолодження всередині патрона, забезпечуючи точний контроль температури пластини (від низьких температур до понад 500 °C), що є важливою основою для успішного впровадження передових процесів.

Сценарій застосування

Керамічні патрони широко використовуються у високоякісних галузях виробництва, таких як напівпровідники, панелі дисплеїв, фотоелектричні пристрої та точна оптика.

У напівпровідникових процесах вони служать ключовими платформами для фотолітографії, травлення, полірування та контролю. У промисловості панелей дисплеїв вони забезпечують стабільну опору та транспортування надтонких скляних підкладок великого розміру. У виробництві фотоелектричних елементів вони забезпечують безпечне поводження з тонкими, крихкими кремнієвими пластинами під час різання та тестування.

Їх основна цінність полягає в забезпеченні точного рішення для фіксації ультратонких, ультраплоских і надкрихких заготовок без механічних навантажень або забруднення частинками, що є наріжним каменем забезпечення високої продуктивності та ефективності в сучасному точному виробництві.
