Система теплового поля на основі вуглецю

● 2026-07-02 ● - ● Залиште мені повідомлення

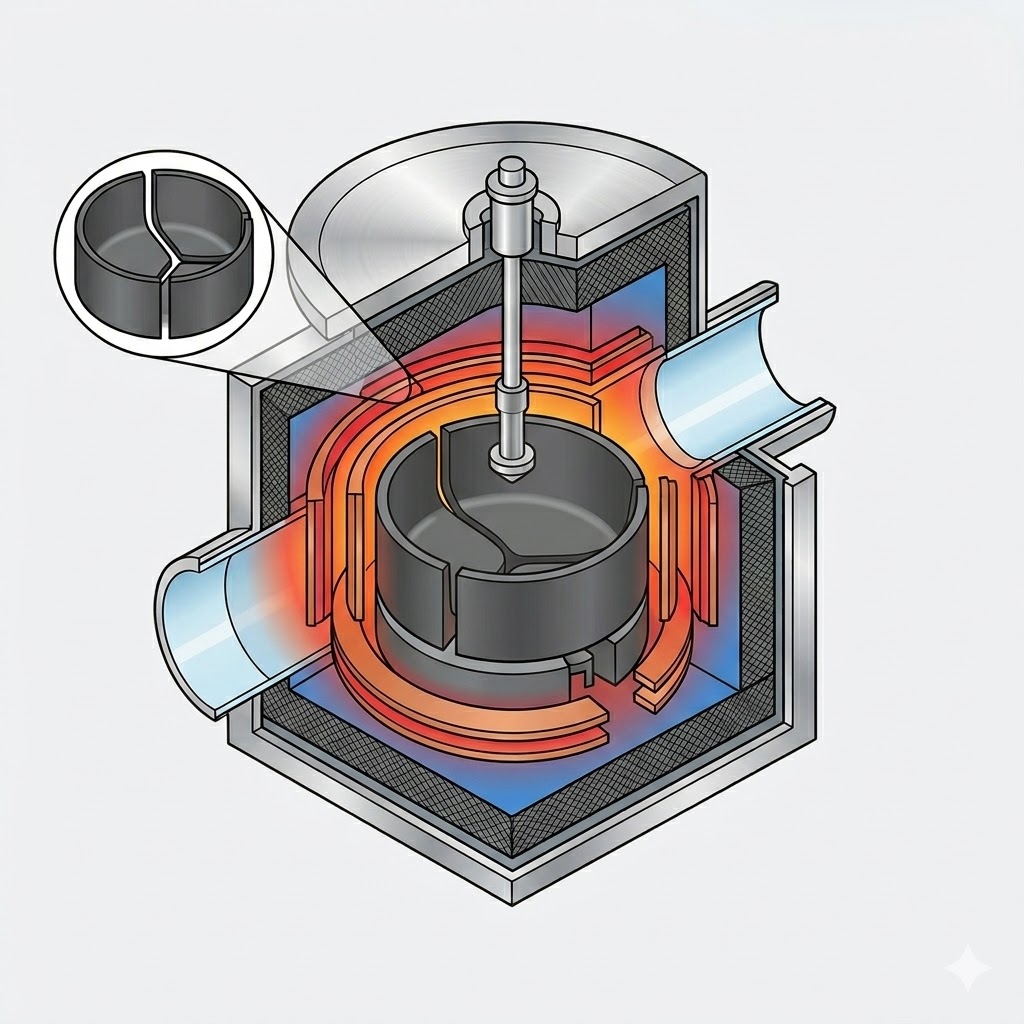

1. Роль вуглецевих теплових полів змінилася від ізоляційних компонентів до технологічних віконних регуляторів

Значення теплового поля на основі вуглецю виходить далеко за рамки традиційної теплоізоляції. У сучасних системах вирощування кристалів він функціонує як комплексна платформа керування процесом, яка безпосередньо впливає на якість кристалів, продуктивність та експлуатаційні витрати. Його основні функції можна узагальнити на чотирьох рівнях:

Функціональний рівень	Основна функція	Ключові показники ефективності
Структурна підтримка	Підтримуєкварцові тиглі, обігрівачі, теплові екрани, іінсуляційні циліндридля забезпечення механічної стійкості великомасштабних систем теплового поля.	Розмір печі, розмір теплового поля, розмір тигля та ємність завантаження
Розподіл тепла	Контролює шляхи випромінювання, провідності та конвекції, регулюючи тепловий баланс між розплавом і межею росту кристала.	Температурний градієнт, форма розділу, швидкість витягування та споживання енергії
Управління потоком газу	Направляє потік аргону, а в SiC PVT системах транспортує матеріал у пароподібній фазі, одночасно видаляючи леткі речовини, такі як SiO та CO.	Характеристики поля течії, рівні домішок кисню та вуглецю, утворення відкладень та час життя теплового поля
Контроль якості	Впливає на концентрацію кисню, концентрацію вуглецю, однорідність питомого опору, щільність дислокацій, розподіл напруги та стабільність кристалічної структури.	Сумісність кремнію N-типу, контроль політипу SiC та управління дефектами

Загальнодоступні специфікації обладнання вказують на те, що фотоелектрична технологія вирощування кристалів Чохральського (CZ) вступила в новий етап, який характеризується більшими печами, більшими тепловими полями, збільшеною зарядною ємністю, інтелектуальним витягуванням кристалів і розширеним контролем низького вмісту кисню.

Відповідно до опублікованих специфікацій, деякі вдосконалені системи вирощування кристалів мають розмір основної камери Φ1700 × 2100 мм і підтримують теплові поля діаметром до 42 дюймів. Сумісні розміри тиглів включають 33, 37, 40 і 42 дюйми, що відповідає ємності завантаження приблизно 700 кг, 1000 кг, 1200 кг і 1300 кг відповідно.

Крім того, ці системи демонструють значні покращення в операційній ефективності, зокрема:

· Низьке споживання електроенергії при постійному зростанні діаметра до 42 кВт

· Низьке споживання охолоджувальної води 20 м³/год

· Добовий вихід кристалів понад 200 кг

· Сумісність із безперервною технологією Чохральського (CCz) і конфігураціями росту кристалів за допомогою магнітного поля

Ці розробки вказують на те, що дизайн теплового поля став критичним фактором у визначенні якості кристалів, ефективності виробництва та загальної вартості виробництва.

2. Розміри топки

2.1 Фотоелектричні печі для вирощування монокристалів CZ

Масштабування печей для вирощування кристалів CZ передбачає набагато більше, ніж просто збільшення розмірів печі. Успішна масштабна конструкція печі вимагає узгодженої оптимізації наступних параметрів:

· Діаметр основної камери

· Висота допоміжної камери

· Розміри горлового отвору

· Розмір тигля

· Зазор теплового екрана

· Інтерфейси живлення

· Вакуумні та витяжні шляхи

Нижче наведено типову інженерну логіку великомасштабної конструкції печі:

Параметр	Інженерне значення	Вплив на продуктивність теплового поля
Діаметр головної камери	Визначає максимальний діаметр теплового поля, товщину ізоляції та розміри нагрівача.	Більші камери збільшують теплову інерцію, що призводить до повільнішої реакції температури.
Розмір горлового отвору	Визначає допустимі розміри кристалічних стрижнів, теплових екранів, напрямних циліндрів і вузлів верхнього вала.	Надмірно малий отвір обмежує теплове поле та гнучкість конструкції конструкції, що направляє потік.
Висота допоміжної камери	Визначає здатність довжини кристала, простір для охолодження та час циклу вилучення кристала.	Більша висота підтримує більш тривалий ріст кристалів і більш високий потенціал виробництва.
Діаметр тигля	Визначає початкову потужність зарядки, глибину плавлення та площу розчинення кисню.	Більші тиглі підвищують продуктивність, але ускладнюють контроль кисню.
Зовнішній інтерфейс живлення	Вмикає операції OCz, CCz або кілька поповнень.	Розширює виробничі цикли та збільшує вихід, але також підвищує ризик накопичення домішок.

Слід розрізняти дві різні метрики стягнення плати:

Початкова ємність заряду

Це стосується кількості сировини, що завантажується в тигель за один раз і безпосередньо визначається розміром тигля. Загальнодоступні специфікації обладнання зазвичай вказують на вантажопідйомність від 700 кг до 1300 кг.

Загальна ємність заряду на кампанію печі

Це включає кілька циклів перезарядки або безперервні операції подачі протягом повного виробничого циклу. У результаті загальна кількість матеріалу, обробленого під час топкової кампанії, може бути значно вищою за початкову завантаження.

Наприклад, галузеві порівняння, оприлюднені в публічних проспектах емісії, показують, що:

· 32-дюймове теплове поле може обробляти до 3000 кг матеріалу за одну пічну кампанію.

· 36-дюймове теплове поле може обробляти до 3500 кг матеріалу за одну топкову кампанію.

Ці значення представляють загальне виробництво протягом усього робочого циклу, а не одноразову потужність завантаження тигля.

2.2 Печі для вирощування кристалів SiC PVT

Збільшення масштабу в печах для вирощування кристалів карбіду кремнію (SiC) PVT є значно складнішим, ніж збільшення звичайних кремнієвих систем CZ.

На відміну від процесу Чохральського, кристали SiC не вирощуються з розплавленої фази. Натомість фізичний транспорт пари (PVT) покладається на сублімацію вихідного порошку SiC при надзвичайно високих температурах. Утворені види пари транспортуються вздовж осьового градієнта температури і згодом кристалізуються на відносно холоднішому затравковому кристалі SiC.

У дослідженні, опублікованому Королівським хімічним товариством (RSC, 2026) щодо росту кристалів SiC PVT товщиною 150 мм, теплова система описується як така, що складається з п’яти основних компонентів:

· Теплоізоляційний повсть

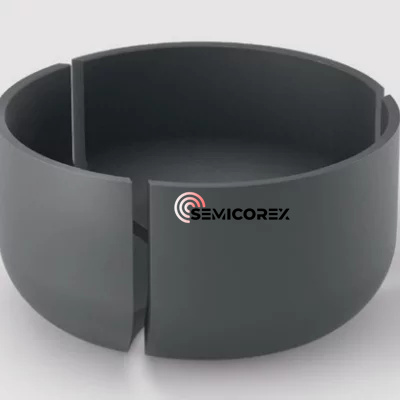

· Графітовий тигель

· Затравковий кристал SiC

· SiC вихідний матеріал

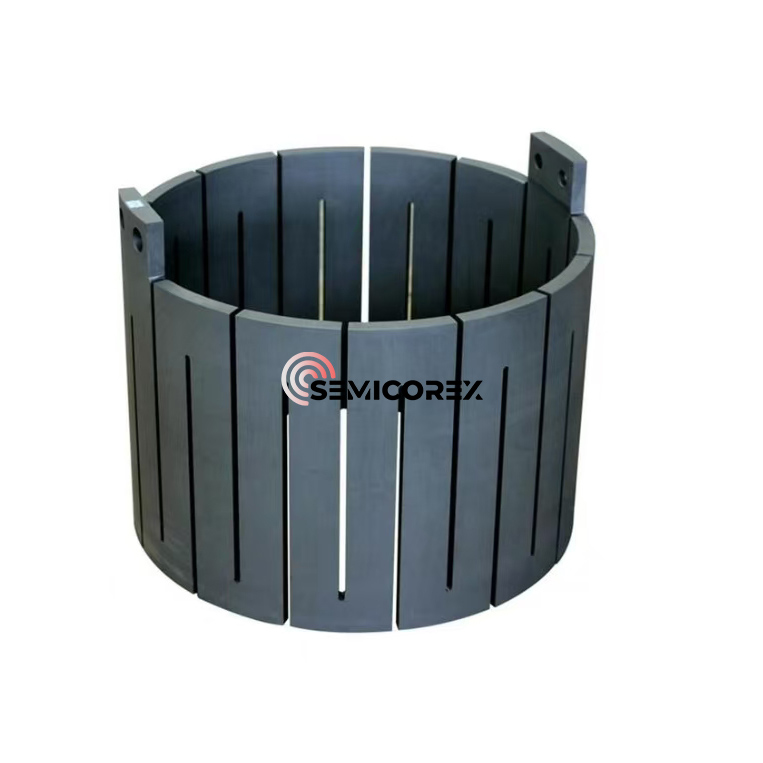

· Резистивний нагрівач

Під час росту кристалів вихідний порошок сублімується при високій температурі, утворюючи парофазові види, які мігрують вгору під температурним градієнтом перед тим, як осадитися на низькотемпературному затравковому кристалі з утворенням монокристалу.

Отже, збільшення розміру печі SiC PVT – це не просто питання досягнення вищих температур. Основні інженерні проблеми включають:

a. Підтримання достатнього осьового градієнта температурибезперервно керувати процесом сублімації–транспортування–кристалізації.

b. Мінімізація радіальних градієнтів температуридля зменшення термічної напруги, запобігання розтріскування кристала та пригнічення політипної трансформації.

в. Збереження стабільності теплового поляпротягом усього процесу росту, оскільки вихідний порошок поступово витрачається.

d. Підтримка контрольованого інтерфейсу росту кристалівпід час переходу на виробництво 8-дюймових і майбутніх 12-дюймових пластин SiC.

Порівняно з вирощуванням кристалів кремнію, теплове поле в системах SiC PVT має забезпечувати значно вищу температурну стабільність і більш точний контроль температури, що робить проектування теплового поля однією з найважливіших технологій для виробництва кристалів SiC великого діаметру.

3. Критичний зв'язок між конструкцією обладнання та характеристиками теплового поля

Взаємозв’язок між конфігурацією печі, дизайном теплового поля, якістю кристала та вартістю виробництва можна підсумувати таким чином:

Обладнання / Змінна процесу	Реакція теплового поля	Реакція кристалічної якості	Вплив на вартість
Більший розмір печі	Вища теплова інерція та довший шлях потоку газу	Важче підтримувати радіальну рівномірність температури	Вища виробнича потужність, але збільшені витрати на введення в експлуатацію
Більше теплове поле	Покращена теплоізоляція зі зниженими тепловтратами	Більш складний контроль домішок кисню та вуглецю	Нижча вартість амортизації на пластину, але більша вартість компонента теплового поля
Більший тигель	Збільшений об’єм розплаву та більше розчинення кисню зі стінок тигля	Вищі ризики коливань концентрації кисню та зміни питомого опору	Більша потужність заряджання та менша вартість виробництва кілограма
Глибше положення теплового щита	Покращене охолодження кристалів і збільшений осьовий градієнт температури (G)	Вищий потенціал швидкості витягування, але підвищений ризик нестабільності інтерфейсу	Підвищення продуктивності при потребі суворішого контролю руйнування кристалів
Збільшена швидкість потоку аргону	Потужніше видалення домішок і покращений конвективний теплообмін	Нижчі концентрації кисню та вуглецю, але потенційно більші коливання температури	Збільшене споживання аргону та більш високі вимоги до вакуумного насоса
Знижений тиск печі	Покращене випаровування та видалення летких речовин	Модифіковані механізми осадження та зворотної дифузії	Високі вимоги до роботи вихлопної системи та надійності герметизації
Вища швидкість витягування	Підвищене виділення прихованого тепла вимагає більшої потужності охолодження	Більша варіація V/G і вищий ризик дислокації	Вища продуктивність із потенційним зниженням продуктивності
Багатозонне керування нагрівачем	Покращена контрольованість температурного поля	Краща оптимізація форми кристалічної поверхні та транспортування кисню	Підвищена складність обладнання та вартість введення в експлуатацію
Технологія магнітного поля / CCz	Більш стабільна конвекція розплаву та безперервна подача	Покращений контроль низького вмісту кисню та рівномірність питомого опору	Вищі капітальні інвестиції з одночасним забезпеченням вдосконаленого виробництва кремнію N-типу
Багатозонне теплове поле SiC	Незалежна оптимізація осьової рушійної сили та радіальної однорідності температури	Зменшений політиповий перехід, щільність дислокацій і розтріскування кристалів	Вищий вихід кристалів із підвищеною складністю системи керування

Безперервна еволюція обладнання для вирощування кристалів демонструє, що теплове поле більше не є просто пасивним структурним вузлом. Замість цього він став інтегрованою системою керування процесом, яка одночасно керує теплообміном, динамікою рідини, транспортуванням маси, розподілом домішок і якістю кристалів.

Оскільки діаметри пластин продовжують збільшуватися, а напівпровідникові матеріали стають все більш досконалими, майбутні системи теплового поля все більше покладатимуться на цифрове моделювання, багатофізичну оптимізацію, інтелектуальне керування температурою та індивідуальну конструкцію вуглеграфітових компонентів для досягнення вищої продуктивності, меншої щільності дефектів та покращеної ефективності виробництва.

Semicorex пропонує повний асортимент високопродуктивних продуктівграфітікварцкомпоненти для вдосконалених систем термічного поля, які використовуються для вирощування кристалів кремнію та SiC. Наші продукти створені для забезпечення чудової термічної стабільності, подовженого терміну служби та виняткової послідовності процесу. Щоб отримати індивідуальні рішення або отримати додаткову технічну інформацію, зв’яжіться з нашою командою інженерів.
