TAC покритий тигель у зростанні кристалів SIC

Останніми роками,Tac покритийРозбиття стали важливим технічним рішенням як реакційні судини в процесі росту кристалів карбіду кремнію (SIC). Матеріали TAC стали ключовими матеріалами в галузі росту кристалів карбіду кремнію через їх чудову хімічну стійкість до корозії та високу температуру. Порівняно з традиційними графіковими тигльними тисками, Crucibles, покриті TAC, забезпечують більш стабільне середовище росту, зменшують вплив графітової корозії, продовжують термін служби тигель і ефективно уникайте явища обгортання вуглецю, тим самим зменшуючи щільність мікротрубок.

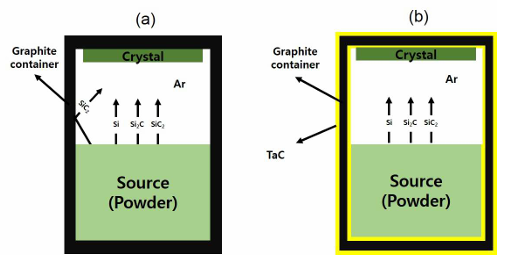

 Рис.1 Зростання кристалів SIC

Переваги та експериментальний аналіз розбиття TAC

У цьому дослідженні ми порівнювали зростання кристалів карбіду кремнію, використовуючи традиційні графітові тиглі та графітові тиглі, покриті TAC. Результати показали, що тисячі розгинали значно покращують якість кристалів.

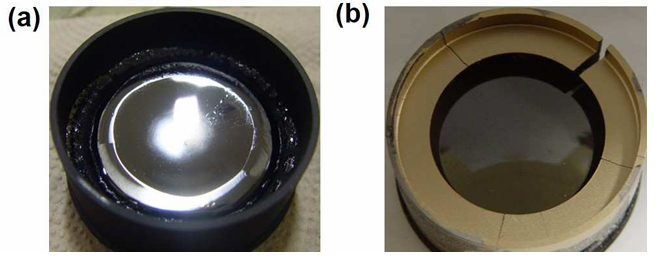

Рис.2 Ом зображення Ingot SIC, вирощеного методом PVT

На малюнку 2 ілюструє, що кристали карбіду кремнію, вирощені в традиційних графітових тиглі, демонструють увігнутий інтерфейс, тоді як ті, що вирощуються в тикачому покритому, виявляють опуклий інтерфейс. Більше того, як видно на малюнку 3, феномен полікристалічного краю вимовляється у кристалах, вирощених за допомогою традиційних графітових тиглів, тоді як використання тиса, покритих TAC, ефективно пом'якшує цю проблему.

Аналіз вказує на те, щоTAC покриттяПідвищує температуру на краю тиглі, тим самим знижуючи швидкість росту кристалів у цій області. Крім того, покриття TAC запобігає прямому контакту між графітовою бічною стінкою та кристалом, що допомагає пом'якшити зародження. Ці фактори колективно знижують ймовірність виникнення полікристалічності на краях кристала.

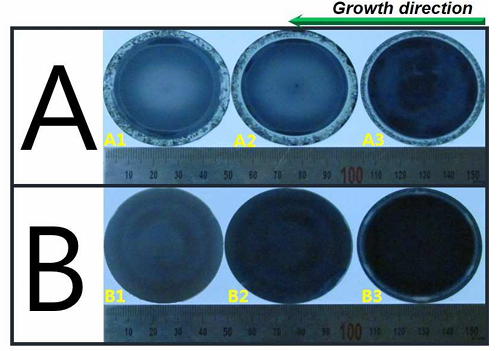

Фіг.3 ОМ ​​Зображення вафель на різних етапах росту

Крім того, вирощені кристали карбіду кремніюТАКРозбиття не виявляли майже не інкапсуляції вуглецю, що є загальною причиною дефектів мікропії. Як результат, ці кристали демонструють значне зниження щільності дефекту мікропії. Результати тестування на корозію, представлені на малюнку 4, підтверджують, що кристали, вирощені в тикачому покритті, практично не мають дефектів мікропії.

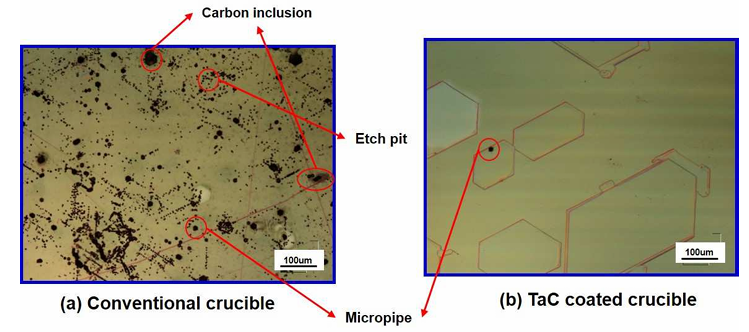

Рис.4 ОМ Зображення після травлення KOH

Поліпшення якості кристалів та контролю домішок

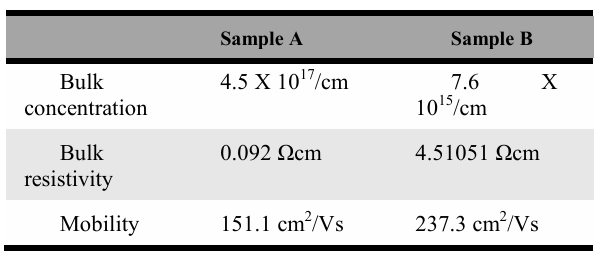

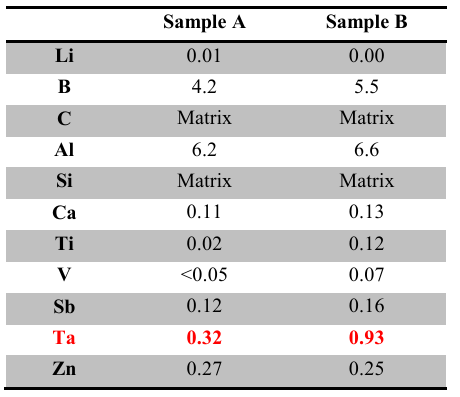

За допомогою GDMS та HALL тестів на кристали, дослідження виявило, що вміст ТА в кристалі незначно збільшувався, коли використовувались тисячі тикачі, що покриті TAC, але покриття TAC значно обмежувало потрапляння азоту (N) допінгу в кристал. Підсумовуючи, що тикачі, покриті, можуть вирощувати кристали карбіду кремнію з більш високою якістю, особливо при зниженні щільності дефектів (особливо мікротрубок та інкапсуляції вуглецю) та контролі концентрації допінгу азоту.

Semicorex пропонує якіснуГрафітовий тигель з покриттям TACдля зростання кристалів SIC. Якщо у вас є якісь запити або потрібні додаткові деталі, будь ласка, не соромтеся зв’язатися з нами.

Зверніться до телефону # +86-13567891907

Електронна пошта: sales@semicorex.com
