Що таке дифузійний процес

Допінг передбачає введення дози домішок у напівпровідникові матеріали для зміни своїх електричних властивостей. Дифузія та іонна імплантація - це два методи допінгу. Допінг ранньої домішки в основному здійснювалося через високотемпературну дифузію.

Дифузійні відкладення атомів домішок на поверхнюпідкладка пластинавід джерела пари або допедного оксиду. Концентрація домішок зменшується монотонно від поверхні до масової частини, а розподіл домішок в першу чергу визначається температурою дифузії та часом. Іонна імплантація передбачає введення іонів допантів у напівпровідник за допомогою іонного променя. Концентрація домішок має піковий розподіл всередині напівпровідника, а розподіл домішок визначається іонною дози та енергією імплантації.

Під час процесу дифузії пластина, як правило, розміщується в строго контрольованій температурі кварцовій високотемпературній трубці печі та вводиться газова суміш, що містить потрібний допант. Для процесів дифузії СІ Борон є найбільш часто використовуваним допантом типу P, тоді як фосфор є найбільш часто використовуваним допантами N-типу. (Для імплантації іонів SIC допант типу P, як правило, бор або алюміній, а допант N-типу, як правило, азот.)

Дифузію в напівпровідниках можна розглядати як атомний рух атомів допантів у субстратній решітці за допомогою вакансій або інтерстиціальних атомів.

При високих температурах атоми решітки вібрують біля їх рівноважних положень. Атоми на місцях решітки мають певну ймовірність набуття достатньої кількості енергії для переміщення з їх рівноважних положень, створюючи інтерстиціальні атоми. Це створює вакансію на оригінальному сайті. Коли атом сусіднього домішки займає вакантне місце, це називається вакансовою дифузією. Коли інтерстиціальний атом рухається з одного сайту на інший, його називають інтерстиціальною дифузією. Атоми з меншими атомними радіусами, як правило, відчувають інтерстиціальну дифузію. Інший тип дифузії виникає, коли інтерстиціальні атоми витісняють атоми з сусідніх решіткових ділянок, штовхаючи атом заміни в інтерстиціальну ділянку. Потім цей атом повторює цей процес, значно прискорюючи швидкість дифузії. Це називається дифузією наповнення.

Основні механізми дифузії P і B в Si-це дифузія вакансії та дифузія наповнення.

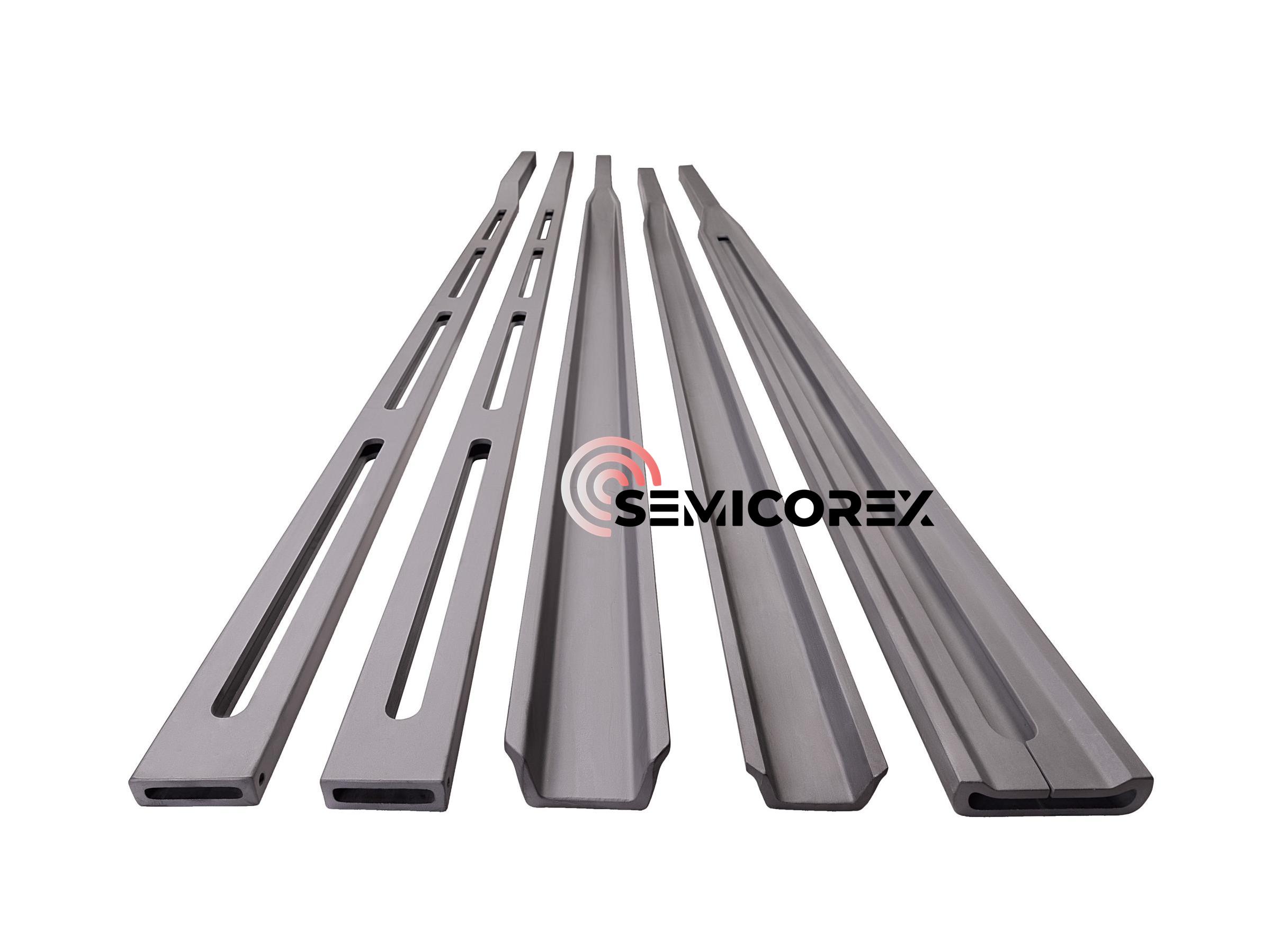

Semicorex пропонує високоочищенняКомпоненти SICв процесі дифузії. Якщо у вас є якісь запити або потрібні додаткові деталі, будь ласка, не соромтеся зв’язатися з нами.
