Кремнієві компоненти для сухого травлення

Обладнання для сухого травлення не використовує вологих хімікатів для травлення. Він в першу чергу вводить газоподібний травитель у камеру через верхній електрод із крихітними наскрізними отворами. Електричне поле, створюване верхнім і нижнім електродами, іонізує газоподібний травитель, який потім реагує з матеріалом, який буде витравлено на пластині, утворюючи летючі речовини. Потім ці летючі речовини витягуються з реакційної камери, завершуючи процес травлення.

Реакція сухого травлення відбувається в технологічній камері, яка в основному складається зкремнієві компоненти, включаючи силіконове випускне кільце, силіконове зовнішнє кільце, кремнієву душову насадку, кремнієве фокусне кільце та кремнієве кільце екрану.

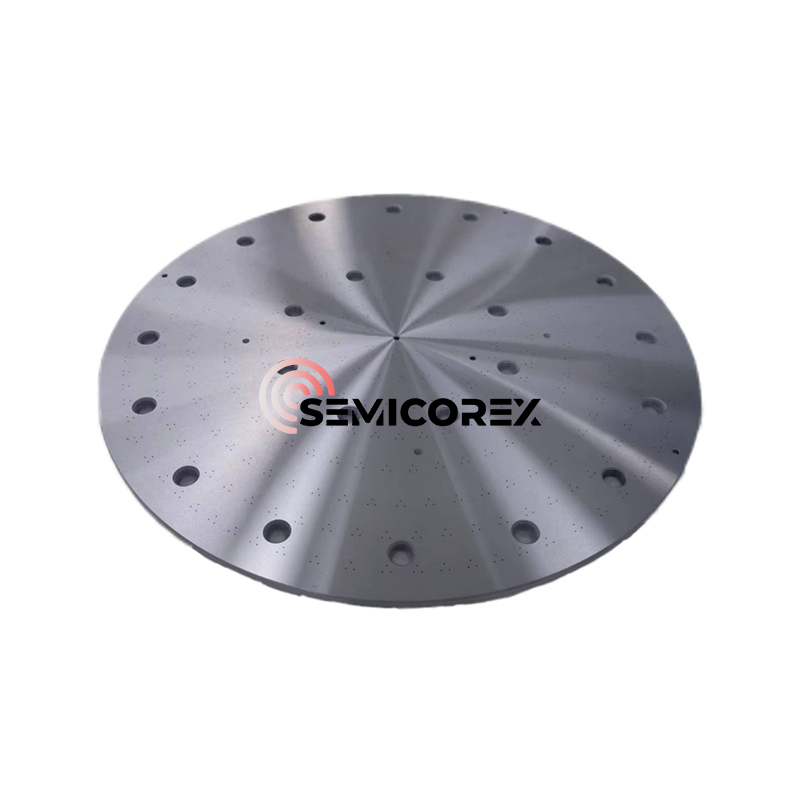

У камері сухого травлення кремнієву пластину зазвичай поміщають у кремнієве фокусне кільце. Ця комбінація служить позитивним електродом, розташований під камерою травлення. Кремнієвий диск із щільно розташованими крихітними наскрізними отворами, розташований над камерою, служить негативним електродом. Кремнієве зовнішнє кільце підтримує верхній електрод та інші пов’язані компоненти. Верхній і нижній електроди знаходяться в прямому контакті з плазмою. Коли плазма травить кремнієву пластину, вона також зношує верхній і нижній кремнієві електроди. Нижній електрод (кільце фокусування) поступово тоншає під час процесу травлення, вимагаючи заміни, коли товщина досягає певного рівня. Крім того, рівномірно розподілені отвори у верхньому електроді (душовій лійці) роз'їдаються плазмою, що спричиняє зміни розміру отвору. Коли ці зміни досягають певного рівня, їх потрібно замінити. Як правило, цикл заміни потрібен кожні 2-4 тижні використання.

У цьому розділі конкретно пояснюється роль кремнієвого фокусуючого кільця (нижнього електрода). Він контролює товщину плазмової оболонки, тим самим оптимізуючи рівномірність іонного бомбардування. Плазмова оболонка, ненейтральна область між плазмою та стінкою судини, є важливою та унікальною областю всередині плазми. Плазма складається з рівної кількості позитивних іонів і електронів. Оскільки електрони рухаються швидше, ніж іони, вони досягають стінки судини першими. Плазма заряджена позитивно відносно стінки судини. Електричне поле оболонки прискорює іони в плазмі (позитивне-негативне притягання), надаючи іонам високу енергію. Цей високоенергетичний іонний потік забезпечує покриття, травлення та напилення.

Імпеданс пластини впливає на товщину плазмової оболонки (чим менший імпеданс, тим товщі оболонки). Імпеданс у центрі пластини відрізняється від опору на краю, що призводить до нерівномірної товщини плазмової оболонки на краю. Ця нерівна плазмова оболонка прискорює іони, але також відхиляє точку бомбардування іонами, знижуючи точність травлення. Тому необхідне фокусуюче кільце для контролю товщини плазмової оболонки, таким чином оптимізуючи напрямок іонного бомбардування та покращуючи точність травлення.

Реакція сухого травлення відбувається в технологічній камері, яка в основному складається з
