Технологія вибіркового травлення SiGe та Si

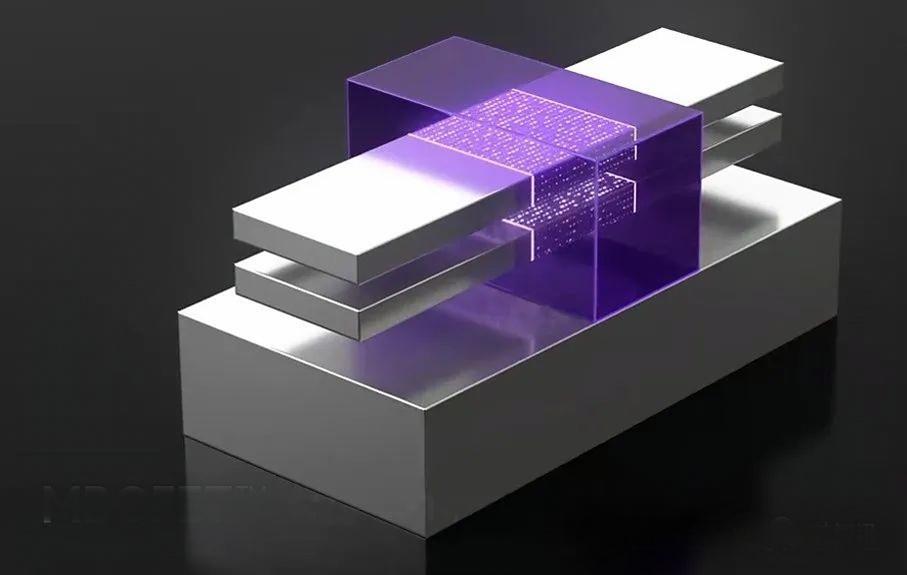

Gate-All-Around FET (GAAFET), як транзисторна архітектура наступного покоління, яка готова замінити FinFET, привернула значну увагу завдяки своїй здатності забезпечувати чудовий електростатичний контроль і покращену продуктивність при менших розмірах. Вирішальним кроком у виготовленні GAAFET n-типу є висока селективністьтравленняпакетів SiGe:Si перед осадженням внутрішніх прокладок, утворенням кремнієвих нанолистів і вивільненням каналів.

Ця стаття присвячена вибірцітехнології травленнябере участь у цьому процесі та представляє два нові методи травлення — травлення без плазми високоокисним газом і травлення атомного шару (ALE), які пропонують нові рішення для досягнення високої точності та селективності травлення SiGe.

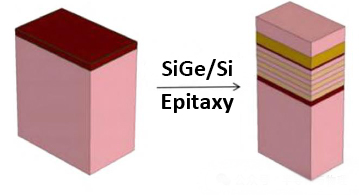

Шари суперґратки SiGe у структурах GAA

У конструкції GAAFET для підвищення продуктивності пристроїв чергуються шари Si та SiGeепітаксіально вирощені на кремнієвій підкладці, утворюючи багатошарову структуру, відому як надґратка. Ці шари SiGe не тільки регулюють концентрацію носіїв, але й покращують рухливість електронів шляхом введення напруги. Однак на наступних етапах процесу ці шари SiGe необхідно точно видалити, зберігаючи шари кремнію, що вимагає високоселективних технологій травлення.

Методи селективного травлення SiGe

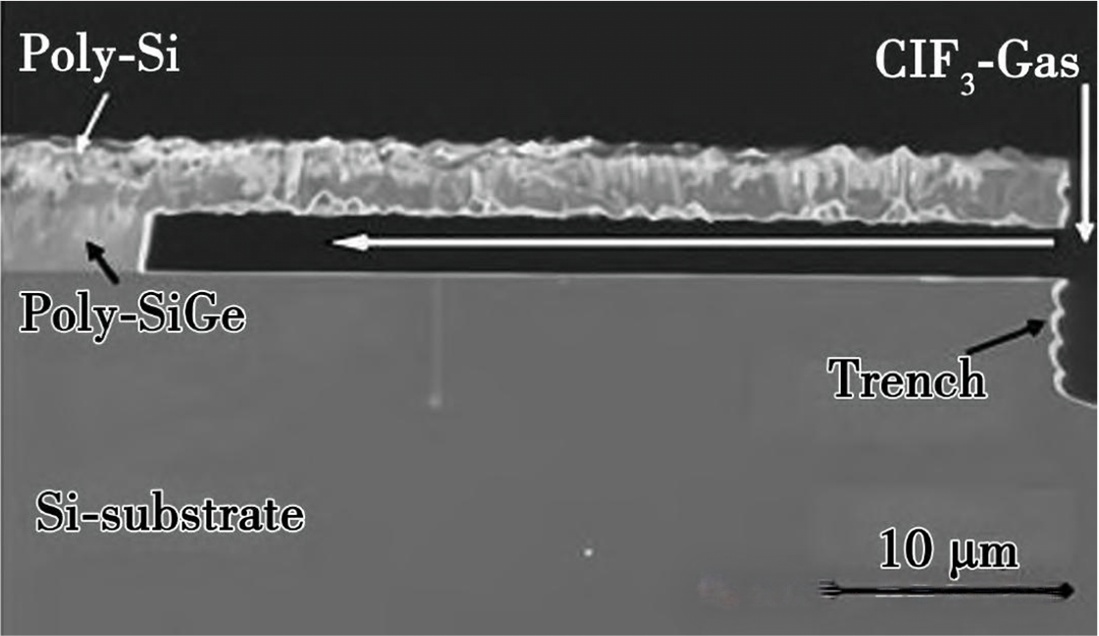

Травлення без плазми з високим вмістом окисного газу

Вибір газу ClF3: у цьому методі травлення використовуються високоокислювальні гази з надзвичайною селективністю, такі як ClF3, що забезпечує співвідношення селективності SiGe:Si 1000-5000. Його можна завершити при кімнатній температурі без пошкодження плазми.

Низькотемпературна ефективність: оптимальна температура становить близько 30°C, що забезпечує високу селективність травлення в умовах низької температури, уникаючи додаткового збільшення теплового бюджету, що є вирішальним для підтримки продуктивності пристрою.

Сухе середовище: Весьпроцес травленняпроводиться в абсолютно сухих умовах, що виключає ризик злипання структури.

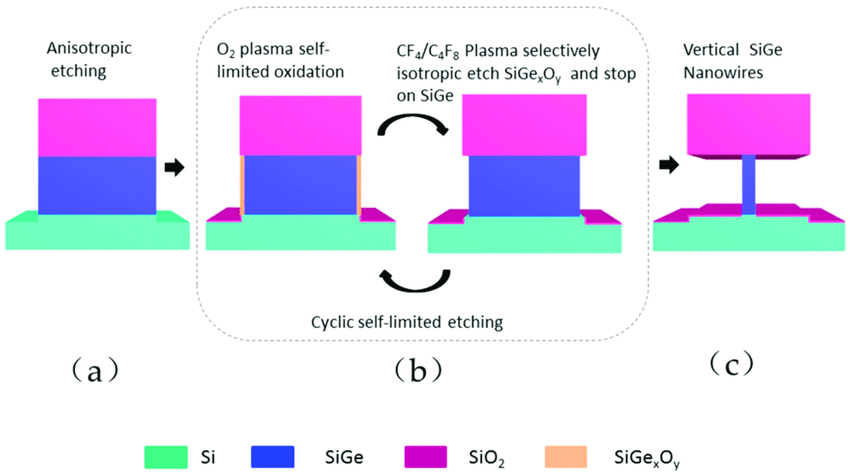

Атомне шарове травлення (ALE)

Характеристики самообмеження: ALE є двоетапним циклічнимтехнологія травлення, де спочатку модифікується поверхня матеріалу, що підлягає травленню, а потім модифікований шар видаляється, не зачіпаючи немодифікованих частин. Кожен крок є самообмеженим, забезпечуючи точність до рівня видалення лише кількох атомарних шарів за раз.

Циклічне травлення: згадані вище два етапи повторюються циклічно, доки не буде досягнуто бажаної глибини травлення. Цей процес дозволяє ALE досягтиточне травлення на атомному рівнів невеликих за розміром порожнинах на внутрішніх стінках.

Ми в Semicorex спеціалізуємося наРозчини графіту з покриттям SiC/TaCзастосовуваних у процесах травлення у виробництві напівпровідників, якщо у вас є запитання або вам потрібні додаткові відомості, будь ласка, не соромтеся зв’язатися з нами.
