Вакуумний патрон з пористого оксиду алюмінію

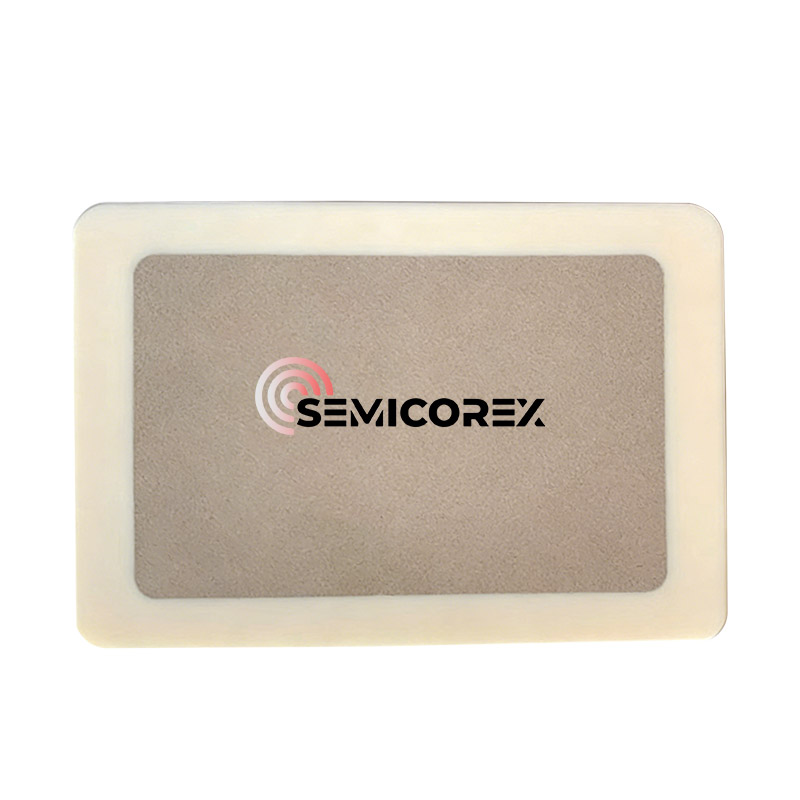

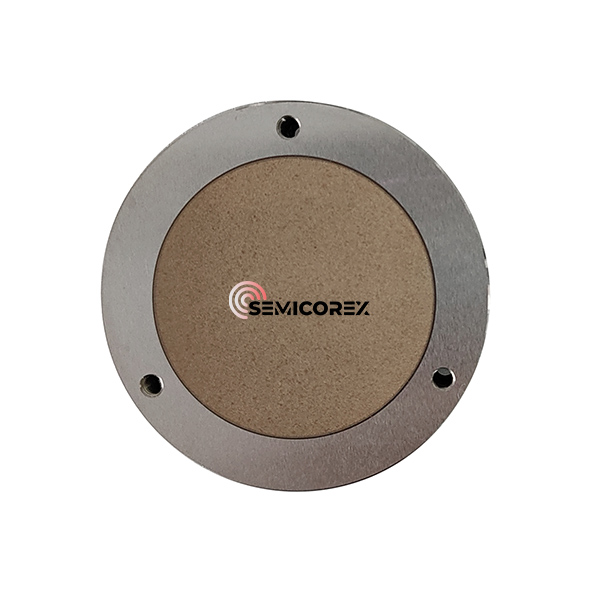

Вакуумний патрон Semicorex Porous Alumina Vacuum Chuck є несучою платформою для фіксації продуктів за принципом вакуумного всмоктування, його частиною вакууму передачі зазвичай є пориста керамічна пластина з глинозему. Пориста керамічна пластина вбудовується в потайний отвір в основі, її периметр склеюється і герметизується до основи, а основа обробляється щільними керамічними або металевими матеріалами. Під мінусовим тиском у робочому середовищі патрон з’єднується з вакуумним насосом через пористу структуру всередині керамічної пластини для втягування повітря, завдяки чому область під пластиною утворює зону розрідження, значно нижчу за зовнішній атмосферний тиск. Під дією сильного перепаду тиску пластина міцно прикріплюється до поверхні патрона. Як правило, чим вищий ступінь вакууму під пластиною, тим щільніше зчеплення між патроном і заготовкою і тим сильніша сила адсорбції.

У напівпровідниковій та мікроелектронній промисловості точність – це не просто вимога, це стандарт. Вакуумний патрон із пористого оксиду алюмінію (також відомий як керамічний вакуумний патрон) — це важливий компонент, призначений для забезпечення рівномірного всмоктування без пошкоджень делікатних підкладок під час процесів літографії, перевірки та нарізання.

Що таке вакуумний патрон з пористого оксиду алюмінію?

На відміну від традиційних металевих патронів, які використовують оброблені канавки для створення всмоктування, у пористому керамічному патроні використовується спеціальна мікроскопічна структура пор. Це дозволяє рівномірно розподілити вакуумний тиск по всій поверхні заготовки, запобігаючи «втопленню» або деформації, які часто спостерігаються в конструкціях з канавками.

Основні технічні характеристики

Щоб зрозуміти ефективність цих компонентів, ми розглянемо властивості матеріалу Al2O3 високої чистоти:

Чому варто вибрати пористий оксид алюмінію замість традиційних матеріалів?

1. Чудова площинність і однорідність

Мікроскопічна пориста структура забезпечує застосування сили вакууму до 100% площі контакту. Відповідно до галузевих даних, рівномірне всмоктування зменшує напругу пластини до 40% порівняно з традиційними рифленими патронами з нержавіючої сталі.

2. Висока термічна стабільність

Глиноземна кераміка має низький коефіцієнт теплового розширення (КТР). Під час високотемпературної обробки або лазерної перевірки патрон зберігає свої розміри, забезпечуючи постійну глибину фокусування.

3. ESD і контроль забруднення

Оксид алюмінію високої чистоти є хімічно інертним і природно стійким до корозії. Крім того, для запобігання електростатичного розряду (ESD), який спричиняє майже 25% втрати вироблення напівпровідників у деяких середовищах, можна застосовувати спеціалізовані «чорні оксиди алюмінію» або антистатичні покриття.

Основне застосування у високотехнологічному виробництві

Обробка напівпровідникових пластин

Основним випадком використання є фотолітографія та зондування пластин. Надзвичайна площинність (<2 мкм) гарантує, що пластина залишається в межах вузької глибини різкості передових оптичних систем.

Виробництво тонкоплівкових сонячних батарей

Для гнучких або надзвичайно тонких підкладок традиційні вакуумні канали можуть спричинити фізичне пошкодження. «Дихаюча» поверхня пористої кераміки діє як ніжна повітряна подушка або всмоктуюча пластина, захищаючи крихкі шари.

Шліфування оптичних лінз

Пористий оксид алюмінію використовується для утримання лінз під час точного шліфування, коли будь-яка вібрація чи нерівномірний тиск призведе до оптичних аберацій.

Часті запитання (FAQ)

Q1: Як чистити вакуумний патрон з пористого оксиду алюмінію?

A: Очищення є життєво важливим для підтримки всмоктування. Ми рекомендуємо використовувати ультразвукове очищення в деіонізованій воді або спеціальних розчинниках. Оскільки глинозем є хімічно стабільним, він може протистояти більшості кислотних або лужних очищувачів. Переконайтеся, що патрон висушений, щоб видалити вологу з пор.

Q2: Чи можна налаштувати розмір пор для конкретних субстратів?

A: Так. Менші пори (приблизно 10 мкм - 20 мкм) краще підходять для ультратонких плівок, щоб запобігти «наскрізному друку», тоді як більші пори забезпечують більший потік повітря для важчих або більш пористих деталей.

Q3: Яка максимальна робоча температура?

Відповідь: Хоча сама кераміка може витримувати температуру понад 1500 ℃, вузол вакуумного патрона (включаючи ущільнювачі та корпуси) зазвичай розрахований на температуру від 250 ℃ до 400 ℃ залежно від методу з’єднання.
