Вафельні вакуумні патрони

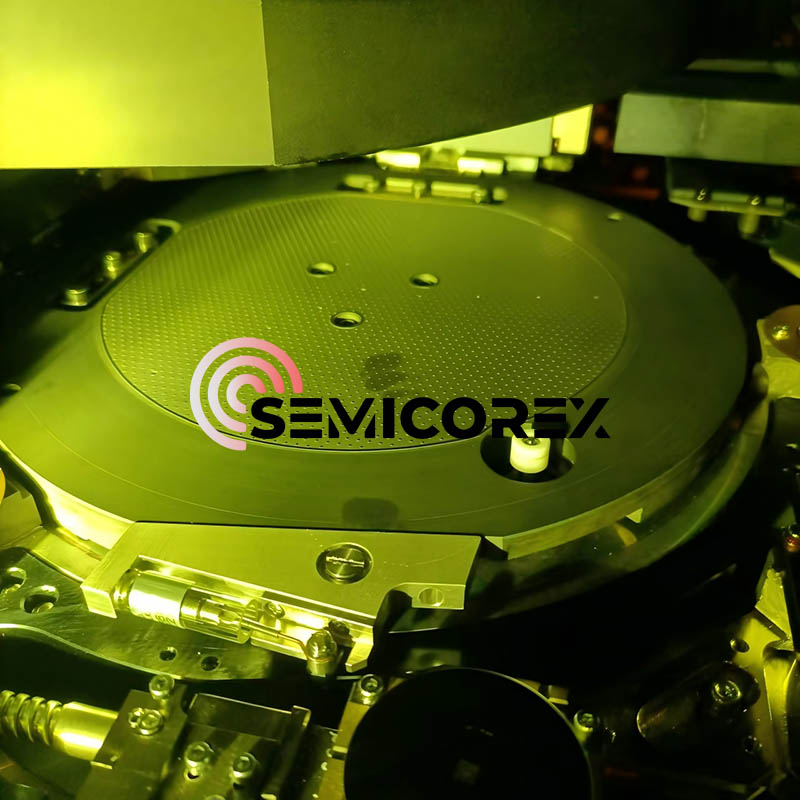

Точність обробки та розташування пластин безпосередньо впливає на продуктивність літографії та на те, наскільки добре працюють напівпровідникові пристрої в напівпровідниковій промисловості, і ці дві функції виконуються за допомогою вакуумних патронів Semicorex Wafer, виготовлених із щільного спеченого карбіду кремнію (SiC). Ці вакуумні патрони розроблені для максимальної точності, а також структурної жорсткості та довговічності в таких важких умовах, як літографія та обробка пластин. Вакуумний патрон має точно сформовану поверхню з мікровиступами (виступами), призначену для забезпечення стабільної підтримки пластини з постійним вакуумом через адсорбцію.

Вакуумні патрони Semicorex Wafer розроблені для сумісності з найкращими системами фотолітографії та мають чудову термічну стабільність, зносостійкість і гарантують точне розташування пластин. Продукти Semicorex можуть повністю замінити стандартні конструкції вакуумних патронів, які використовуються в системах фотолітографії Nikon і Canon, і можуть бути розроблені спеціально для задоволення індивідуальних вимог клієнтів щодо гнучкості обладнання для виробництва напівпровідників.

Матеріал: спечений карбід кремнію (щільний)

Корпус вафельних вакуумних патронів виготовляється зспечений карбід кремніюякий виготовляється з надзвичайно високою щільністю та має всі належні механічні та термічні характеристики для використання в напівпровідникових пристроях. Порівняно з іншими стандартними матеріалами для вакуумних патронів, такими як алюмінієві сплави та кераміка, щільний SiC забезпечує значно більшу жорсткість і стабільність розмірів.

Карбід кремнію також має надзвичайно низьке теплове розширення, він може забезпечити стабільне розташування пластини навіть за коливань температури, які зазвичай виникають під час процесів літографії. Його внутрішня твердість і зносостійкість дозволяють патрону довгостроково зберігати точність поверхні, зменшуючи частоту обслуговування та експлуатаційні витрати.

Дизайн поверхні з мікровиступами для стабільного поводження з пластинами

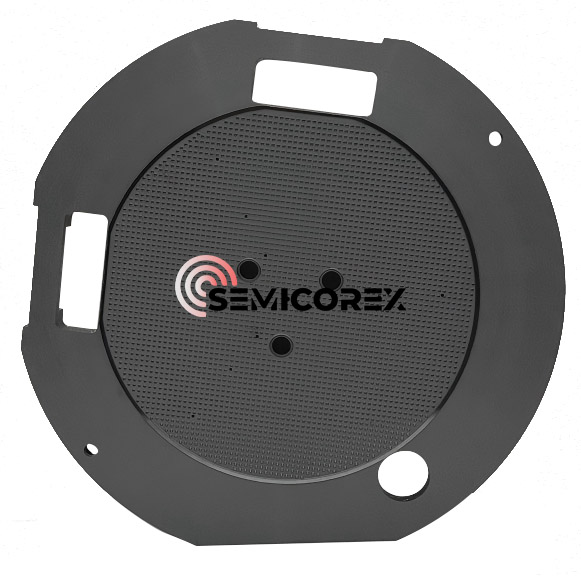

Поверхня патрона містить рівномірну структуру з мікровиступами, що мінімізує площу контакту між пластиною та поверхнею патрона. Ця конструкція забезпечує кілька важливих переваг:

Запобігає утворенню часток і забрудненню

Забезпечує рівномірний розподіл вакууму

Зменшує прилипання пластин і пошкодження при обробці

Покращує площинність пластин під час процесів експонування

Така точна конструкція поверхні забезпечує стабільну адсорбцію та повторюване позиціонування пластин, що є важливим для літографії з високою роздільною здатністю.

Надвисока точність і дзеркальна обробка поверхні

Вафельні вакуумні патрони Semicorex виготовляються з використанням передових технологій обробки та полірування для досягнення надзвичайної точності розмірів і якості поверхні.

Основні характеристики точності включають:

Площиність: 0,3 – 0,5 мкм

Дзеркальна полірована поверхня

Виняткова стабільність розмірів

Відмінна рівномірність підтримки пластин

Дзеркальне покриття зменшує поверхневе тертя та накопичення частинок, що робить патрон дуже придатним для напівпровідникових середовищ із чистими приміщеннями.

Легка, але дуже жорстка структура

Незважаючи на свою виняткову жорсткість, спечений SiC зберігає відносно легку структуру порівняно з традиційними металевими розчинами. Це забезпечує кілька операційних переваг:

Швидша реакція інструменту та точність позиціонування

Знижене механічне навантаження на етапах руху

Покращена стабільність системи під час високошвидкісної передачі пластин

Поєднання високої жорсткості та малої ваги робить патрон особливо придатним для сучасного високопродуктивного літографічного обладнання.

Чудова зносостійкість і тривалий термін служби

Карбід кремніює одним із найтвердіших технічних матеріалів, що надає патрону надзвичайно високу зносостійкість. Навіть після тривалого використання поверхня зберігає свою рівність і структурну цілісність, забезпечуючи послідовну підтримку пластини та надійну роботу.

Ця довговічність значно подовжує термін служби патрона, знижуючи частоту заміни та знижуючи загальні експлуатаційні витрати.

Сумісність із основним літографічним обладнанням

Semicorex може надати стандартні вакуумні патрони, сумісні з основними системами фотолітографії, включаючи ті, що використовуються провідними виробниками напівпровідникового обладнання. Окрім стандартних моделей, ми також підтримуємо повністю індивідуальні конструкції, зокрема:

Індивідуальні розміри та розміри пластин

Спеціалізовані конструкції вакуумних каналів

Інтеграція з конкретними платформами інструментів для літографії

Індивідуальні монтажні інтерфейси

Наша команда інженерів тісно співпрацює з клієнтами, щоб забезпечити точну сумісність із наявним напівпровідниковим обладнанням.

Швидша доставка та конкурентна перевага

У порівнянні з імпортними вакуумними патронами, продукція Semicorex пропонує значні експлуатаційні переваги:

Термін доставки: 4–6 тижнів

Значно коротший час виконання, ніж імпортні компоненти

Швидка технічна підтримка та післяпродажне обслуговування

Сильна конкурентоспроможність за ціною

Завдяки постійному вдосконаленню виробничих можливостей високоточні вакуумні патрони Semicorex із SiC тепер можуть забезпечити надійну заміну імпортної продукції всередині країни, допомагаючи виробникам напівпровідників убезпечити ланцюжки поставок, одночасно знижуючи витрати на закупівлі.
