Графітові повітряні підшипники

Графітові повітряні підшипники Semicorex — це високоточний аеростатичний компонент, призначений для забезпечення лінійного та обертального руху без тертя для надточного обладнання. Виготовляється із спеціального сорту ізостатикапористий графіт, цей підшипник використовує природну проникність вуглецевої мікроструктури для створення однорідної, жорсткої та стабільної повітряної подушки. На відміну від звичайних підшипників, які покладаються на просвердлені отвори, Graphite Air Bearings використовує мільйони субмікронних пор по всій поверхні, щоб діяти як обмежувач, забезпечуючи ідеально розподілений профіль тиску без градієнтів або стрибків тиску.

Технічні характеристики

Згідно зі звітом про випробування зразка, графіт Semicorex демонструє такі сертифіковані властивості:

Основні характеристики та переваги

Рівномірний розподіл тиску: структура пор розміром 0,5 мкм створює повітряну завісу, усуваючи хвилі тиску, пов’язані з підшипниками з отворами, і забезпечуючи чудову жорсткість при нахилі.

Рух без тертя: нульове статичне та динамічне тертя (без зчеплення) забезпечує безмежну роздільну здатність позиціонування та нульовий знос, подовжуючи термін служби системи на невизначений термін.

Захист від аварії (м'яка посадка): графітова поверхня Shore 53 HS не задирає. У разі втрати повітря підшипник м’яко осідає на напрямній, діючи як сухе мастило та запобігаючи катастрофічному пошкодженню прецизійної напрямної.

Високе демпфування: Theпористий графітМатриця природним чином поглинає вібрації, забезпечуючи ефект амортизації «стискуючої плівки», що покращує час встановлення та динамічну стабільність у програмах сканування.

Сумісність із чистими приміщеннями: графітові повітряні підшипники Semicorex працюють без мастила чи жиру, що робить їх ідеальними для середовищ чистих приміщень класу 1 ISO, поширених у виробництві напівпровідників.

Візуальні характеристики

Візуальний огляд компонентів Graphite Air Bearings (з посиланням на надані зображення) показує:

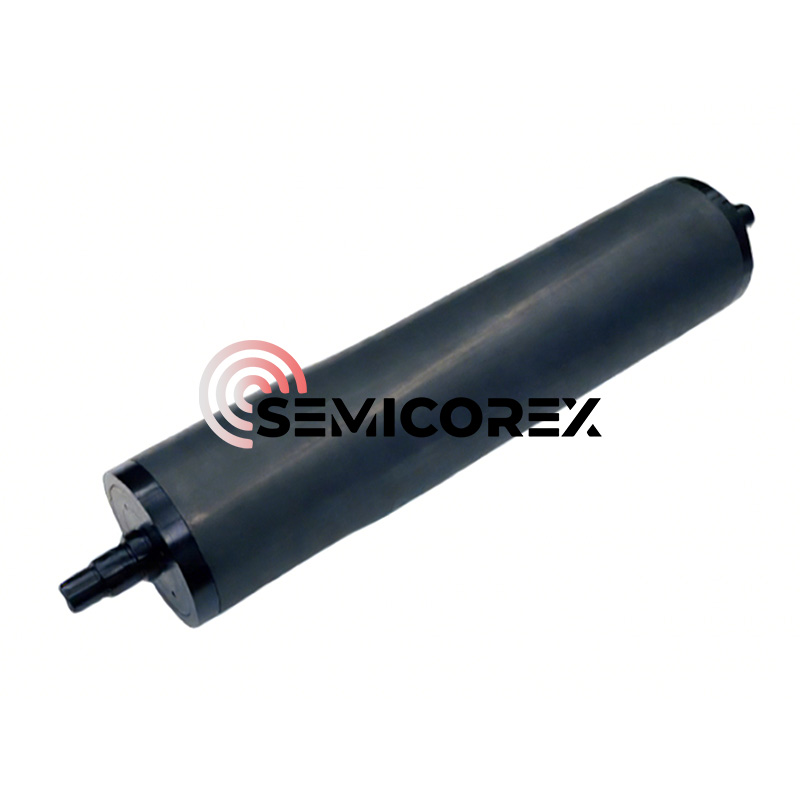

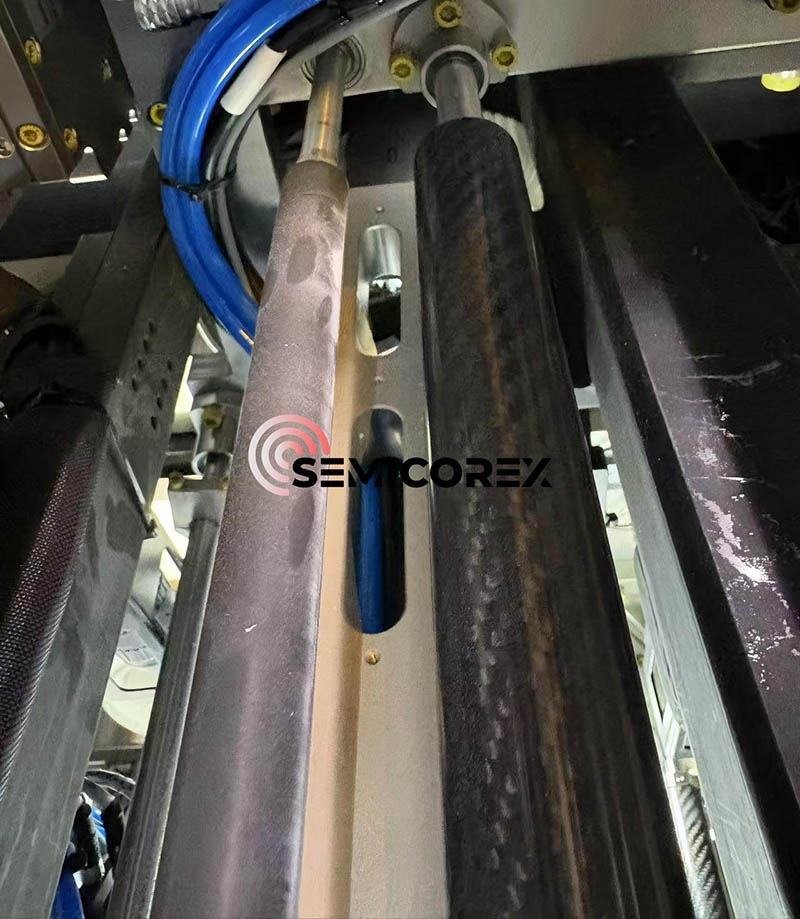

Оздоблення поверхні: матове, вугільно-сіре покриття, характерне для точного шліфованого графіту.

Геометрія: доступна у конфігурації лінійних стрижнів з механічно обробленими пазами для монтажу або вакуумного видалення. Неозброєним оком пориста поверхня виглядає однорідною, приховуючи мікроскопічну мережу пор.

Монтаж: призначений для інтеграції з прецизійними пазами або системами кріплення з кульковими шпильками для забезпечення паралельності напрямній.

Історичний контекст і технологічна еволюція

Обмеження контактних підшипників

Десятиліттями стандарт лінійного руху встановлювали рециркуляційні кулькові підшипники та роликові салазки. Незважаючи на міцність, ці системи страждають від властивих обмежень, визначених контактною напругою Герца. Фізичний контакт між тілами кочення та кільцем породжує тертя, тепло та частинки зносу. У надточних застосуваннях «шум», створюваний рециркуляцією кульок, створює пульсації швидкості, неприйнятні для метрології нанометрового рівня. Крім того, потреба в змащуванні вводить забруднення та вимоги до обслуговування, які несумісні з сучасними стандартами чистих приміщень.

Аеростатична революція

Перехід на повітряні підшипники ознаменував фундаментальний зсув у конструкції машин. Розділивши поверхні плівкою повітря, інженери усунули механічний контакт. Ранні повітряні підшипники використовували компенсацію отвори. У цій конструкції стиснене повітря подається через кілька точно просвердлених отворів (отворів) і розподіляється через канавки.

Обмеження конструкції отвору:

Градієнти тиску: Тиск значно падає, коли повітря віддаляється від отвору/канавки, що знижує ефективність навантаження.

Пневматичний молоток: об’єм повітря, захопленого канавками, може діяти як конденсатор, що призводить до самозбудженої вібрації або «удару».

Засмічення: одна частинка пилу може заблокувати отвір, викликаючи негайну поломку підшипника.

Катастрофічні аварії: підшипники діафрагми зазвичай виготовляються з твердого металу (алюмінію, нержавіючої сталі). Якщо подача повітря зникає, контакт металу з металом або металу з гранітом призводить до серйозних подряпин і подряпин.

Поява технології пористих носіїв

Пористі повітряні підшипники, наприклад ті, у яких використовується пористий графіт, вирішують ці проблеми, використовуючи сам матеріал підшипника як обмежувач.

Історія: Розроблена в середині 20 століття, але вдосконалена для комерційного використання в 1980-х і 90-х роках, технологія пористого вуглецю використовувала процес спікання для створення матеріалу з мільйонами мікроскопічних звивистих шляхів.

Прорив: ключовим був контроль виробничого процесу для забезпечення ізотропної проникності. Специфікація Graphite Air Bearings із середнім діаметром пор 0,5 мкм представляє зрілу ітерацію цієї технології, оптимізуючи обмеження потоку для максимального підвищення жорсткості при мінімізації споживання повітря. Ця еволюція перетворила пневматичні підшипники з делікатних лабораторних інструментів на надійні промислові компоненти, здатні працювати в жорстких умовах обробки.

Матеріалознавство: глибоке занурення в пористий графіт для повітряного підшипника

Виробництво ізостатичного графіту

Графітові повітряні підшипники ідентифікуються як ізостатичний графіт. Цей процес виробництва відрізняється від екструдованого або формованого графіту.

Сировина: нафтовий кокс високої чистоти подрібнюється на частинки (що пов’язано з тонкою структурою, яку можна побачити у специфікації пор 0,5 мкм).

Холодне ізостатичне пресування (CIP): порошок поміщають у форму та піддають надвисокому тиску з усіх боків (тиск рідини). Це забезпечує рівномірність щільності (1,74 г/см³) по всій заготовці. Ця ізотропія має вирішальне значення, оскільки вона гарантує, що повітря проходить через підшипник з однаковою швидкістю в усіх напрямках, запобігаючи «нахилу» або нерівномірному підйому.

Графітізація: заготовка нагрівається до ~3000°C. Це вирівнює кристалічну структуру, перетворюючи вуглець на графіт. Цей процес надає питомий опір 13,02 мкОм·м, який є ключовим показником ступеня графітизації та термічної стабільності.

Мікроструктурний аналіз

Розмір пір (0,5 мкм): це розмір «Златовласки».

Якщо пори занадто великі (> 1,0 мкм): споживання повітря стає надмірним, і підшипник втрачає жорсткість (занадто негерметичний).

Якщо пори занадто малі (< 0,1 мкм): підшипник вимагає непрактичних вхідних тисків для створення підйомної сили, і час відгуку стає повільним.

0,5 мкм: являє собою оптимізацію для стандартних промислових систем стисненого повітря (80 PSI), збалансовуючи ефективність з високою навантажувальною здатністю.

Щільність (1,74 г/см³): типові щільні графіти коливаються від 1,70 до 1,85 г/см³. Значення 1,74 вказує на пористість приблизно 15-20%. Цей об’єм «порожнього простору» діє як внутрішній резервуар, забезпечуючи постійне надходження повітря до обличчя.

Механічна міцність

Міцність на стиск (127,0 МПа): це значення є значущим. Це означає, що підшипник може витримувати величезні навантаження без пошкодження конструкції. Для контексту типовий бетон ~30 МПа. пористий графіт для повітряного підшипника в чотири рази міцніший за бетон на стиск. Це дозволяє затискати підшипник або попередньо навантажувати його високою магнітною силою без розтріскування.

Міцність на вигин (80,7 МПа): це висока для графіту. Це гарантує, що підшипники не деформуються і не ламаються під дією згинальних моментів, що застосовуються під час прискорення або неправильного монтажу.

Трибологія та «м'яке приземлення»

Твердість за Шором 53 HS (склероскоп) відносить його до категорії «середньої твердості» для графітів (м’якше, ніж деякі надзвичайно щільні сорти, які можуть бути 70-80 HS).

Трибологічна перевага: під час аварії матеріал підшипника має бути жертвовим. Граніт (доріжка) набагато твердіший. Графіт Shore 53 під час удару стане дрібним порошком, змащуючи ковзання та запобігаючи передачі енергії на подряпини граніту. Ця властивість самозмащення є найкращим страховим полісом для дорогих машин.
