Опорне кільце

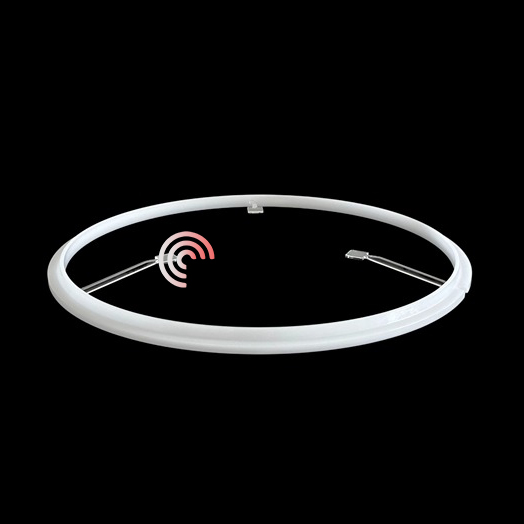

Опорне кільце Semicorex — це важливий механічний компонент, який використовується в системах епітаксії з однією пластиною, де точне поводження з пластиною та її позиціонування є важливими для стабільності процесу та ефективності виробництва. Розроблене для роботи в координації з вузлом підйомного вала, опорне кільце забезпечує контрольований підйом пластин під час операцій завантаження та розвантаження, забезпечуючи надійне переміщення пластин між робочою камерою та роботизованими системами обробки.

Виготовляється з передової високої чистотикварцові матеріали, опорне кільце розроблено для роботи в складних напівпровідникових середовищах, що характеризуються підвищеними температурами, корозійними технологічними газами та суворими вимогами до контролю забруднення. Його точна геометрія та міцна конструкція допомагають підтримувати послідовне позиціонування пластини, одночасно підтримуючи автоматизовану обробку пластин протягом усього процесу епітаксійного росту.

Функція в системах епітаксії з однією пластиною

Під час обробки пластини пластина зазвичай лежить на токоприймачі всередині реакційної камери. Коли технологічний цикл завершено і пластину необхідно перенести, активується підйомний механізм.

Коли вал підйому рухається вниз, три опорні виступи кварцового опорного кільця зачіпаються та підтримують штифти підйому, з’єднані з вузлом вала. Потім ці підйомні штифти рухаються вгору відносно поверхні пластини, м’яко піднімаючи пластину від приймача. Після підйому пластина розташовується на висоті переміщення, яка дозволяє роботівій руці безпечно увійти в камеру та дістати пластину.

Цей ретельно скоординований рух забезпечує:

* Стабільний підйом пластини без надмірної вібрації

* Точне позиціонування пластини під час перенесення

* Зменшення ризику пошкодження краю пластини

* Підвищена надійність автоматизації

* Послідовна продуктивність обробки протягом кількох циклів процесу

Тому опорне кільце відіграє життєво важливу роль у підтримці як цілісності пластини, так і пропускної здатності обладнання.

Точна конструкція для автоматизованого переміщення пластин

Сучасне виробництво напівпровідників вимагає все більш точного поводження з пластинами. Навіть незначні відхилення в положенні пластини можуть вплинути на робототехнічне вирівнювання та повторюваність процесу.

Опорне кільце розроблено з точно обробленими опорними елементами, які забезпечують рівномірний розподіл навантаження по системі підйомних штифтів. Три опорні вкладки забезпечують стабільне зчеплення з підйомним механізмом, мінімізуючи рух і забезпечуючи передбачувану поведінку підйому.

Ключові переваги дизайну:

* Точна геометрія підйомної опори

* Відмінна стабільність розмірів

* Плавна механічна взаємодія з підйомником

* Надійне позиціонування під час повторної роботи

* Зменшення механічного зносу сполучених компонентів

Ці характеристики сприяють збільшенню часу безвідмовної роботи системи та зниженню вимог до обслуговування.

Індивідуальні інженерні можливості

Різні платформи для епітаксії часто вимагають унікальних геометрій, розмірів і конфігурацій підйомних штифтів. Semicorex надає індивідуальні рішення Support Ring, адаптовані до специфікацій обладнання замовника.

Параметри налаштування включають:

* Різні діаметри і товщини

* Спеціальна конфігурація вкладки підтримки

* Різні конструкції підйомної шпильки

* Вибір матеріалу для конкретного процесу

* Точна обробка з жорстким допуском

Ця гнучкість забезпечує бездоганну інтеграцію як в існуюче обладнання, так і в реакторні платформи наступного покоління.

Додатки

Опорні кільця зазвичай використовуються в:

* Системи кремнієвої епітаксії

* Реактори епітаксії з карбіду кремнію (SiC).

* Обладнання для обробки нітриду галію (GaN).

* Однопластинчасті CVD системи

* Розширені платформи обробки напівпровідникових пластин

Їх роль особливо важлива в автоматизованих виробничих середовищах, де точне розташування пластин безпосередньо впливає на ефективність виробництва та врожайність.

Якість і надійність

Компанія Semicorex застосовує суворі процедури контролю якості протягом усього виробництва, щоб забезпечити точність розмірів, узгодженість матеріалу та довгострокову надійність. Кожне опорне кільце виготовляється відповідно до високих стандартів напівпровідникової промисловості, де продуктивність компонентів безпосередньо впливає на стабільність процесу та продуктивність обладнання.
