Підтримка кварцового фіксатора

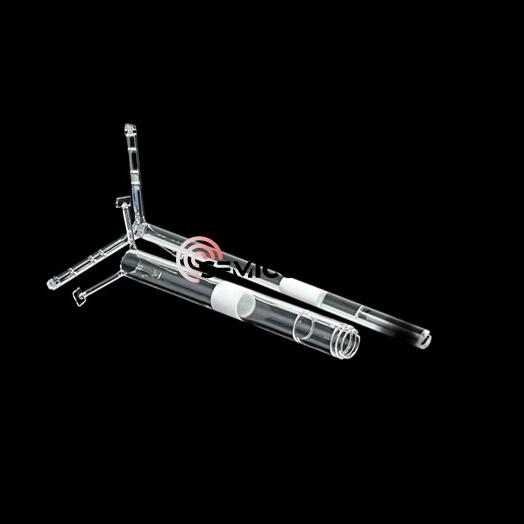

У суворому середовищі виробництва напівпровідників різниця між високопродуктивною партією та дорогим виходом з ладу часто полягає в мікроскопічній точності позиціонування пластини. Кварцовий опорний вал Semicorex (зазвичай відомий як епітаксіальний кварцовий вал) служить основою процесів хімічного осадження з парової фази (CVD) і епітаксійного росту. Сконструйований таким чином, щоб витримувати екстремальні температурні градієнти та хімічний вплив, цей компонент має вирішальне значення для рідини, вертикального руху та обертання токоприймачів або носіїв пластин.

Роль кварцу в епітаксіальних процесах

Епітаксійний процес потребує температур, які часто перевищують 1000°C, і середовища, вільного навіть від найменших металевих забруднень. За цих умов стандартні матеріали вийшли з ладу або вийшли з газу. Наша кварцова опора чутливого елемента виготовлена ​​з синтетичного плавленого кремнезему надвисокої чистоти, що забезпечує:

Виняткова термічна стабільність:Висока стійкість до термічного удару, що запобігає розтріскування під час швидких циклів нагрівання та охолодження.

Хімічна інертність:Не вступає в реакцію з газами-попередниками та очисними агентами, зберігаючи цілісність напівпровідникової пластини.

Мінімальне забруднення:Завдяки рівням домішок, виміряним у частках на мільйон (ppm), він запобігає «легуванню» атмосфери небажаними елементами.

Основні функції та технічні переваги

Основною функцією опори кварцового чутливого елемента є полегшення вертикального та обертального руху чутливого елемента — пластини, яка утримує напівпровідникову пластину.

1. Точне вертикальне позиціонування

У типовому реакторі відстань між поверхнею пластини та входом газу визначає однорідність плівки. Наші кварцові вали оброблені з допуском субміліметра. Це дозволяє системі керування рухом обладнання піднімати або опускати токоприймач із абсолютною повторюваністю, забезпечуючи однакову динаміку газового потоку для кожної пластини у виробничому циклі.

2. Плавний рух і передача

Ефективність у великосерійному виробництві (HVM) залежить від швидкості обробки пластин. Конструкція листового типу та посилені структурні ребра опорного вала забезпечують його здатність витримувати вагу важкого графіту аботокоприймачі з покриттям з карбіду кремнію (SiC).без згинання або вібрації. Ця стабільність має важливе значення для швидкої передачі зразків між різними обробними камерами або робочими станціями, мінімізуючи час простою.

3. Оптимізована теплоізоляція

У той час як чутливий елемент повинен бути гарячим, механічні компоненти, розташовані нижче, часто повинні залишатися холоднішими.Кварцдіє як природний теплоізолятор. Порожниста трубчаста структура валу зменшує шлях теплопровідності, захищаючи двигун і вакуумні ущільнення, розташовані в основі реактора.
