SiC ущільнення для DGS

У середовищі високих ставок відцентрових компресорів і обертових турбомашин ущільнювальна поверхня SiC для DGS є найбільш критичною точкою відмови. Сухі газові ущільнювачі (DGS) зробили революцію в промислових ущільненнях, запропонувавши рішення з низьким рівнем витоків і без масла. Серцем цих систем є ущільнювальні поверхні з карбіду кремнію (SiC). Створені для екстремальних умов, наші кільця SiC забезпечують механічну цілісність і термічну стабільність, необхідні для безперебійної роботи критично важливих операцій.

1. Принципи сухого газового ущільнення (DGS).

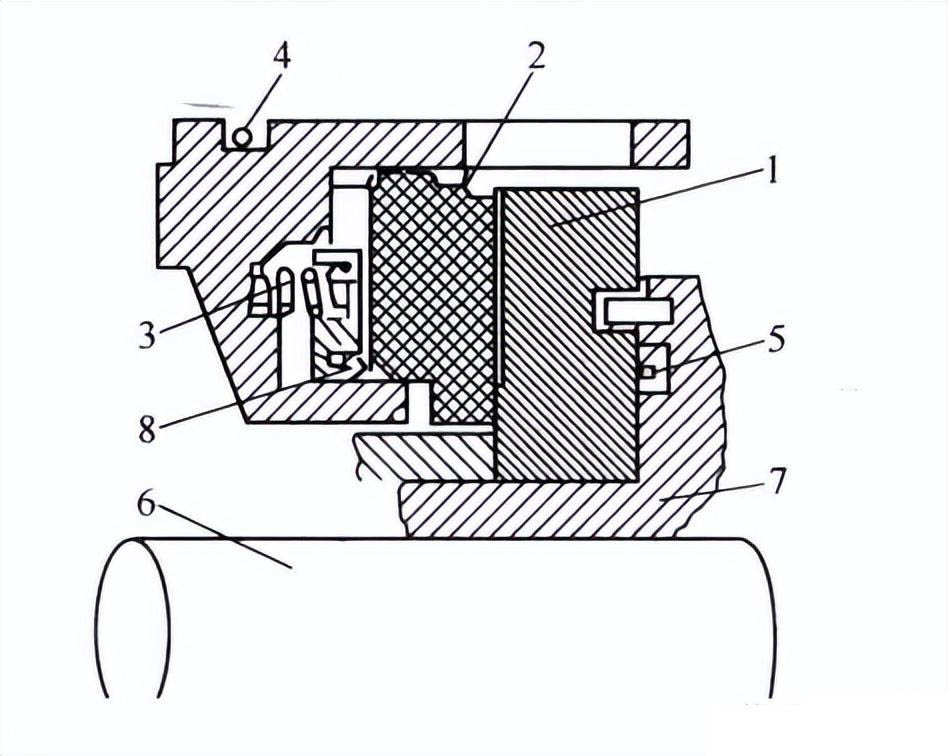

SiC Seal Face для DGS — це безконтактне торцеве механічне ущільнення, яке покладається на тонку газову плівку для розділення ущільнювальних поверхонь. Ця технологія усуває потребу в складних системах мастила, зменшуючи вплив на навколишнє середовище та витрати на обслуговування.

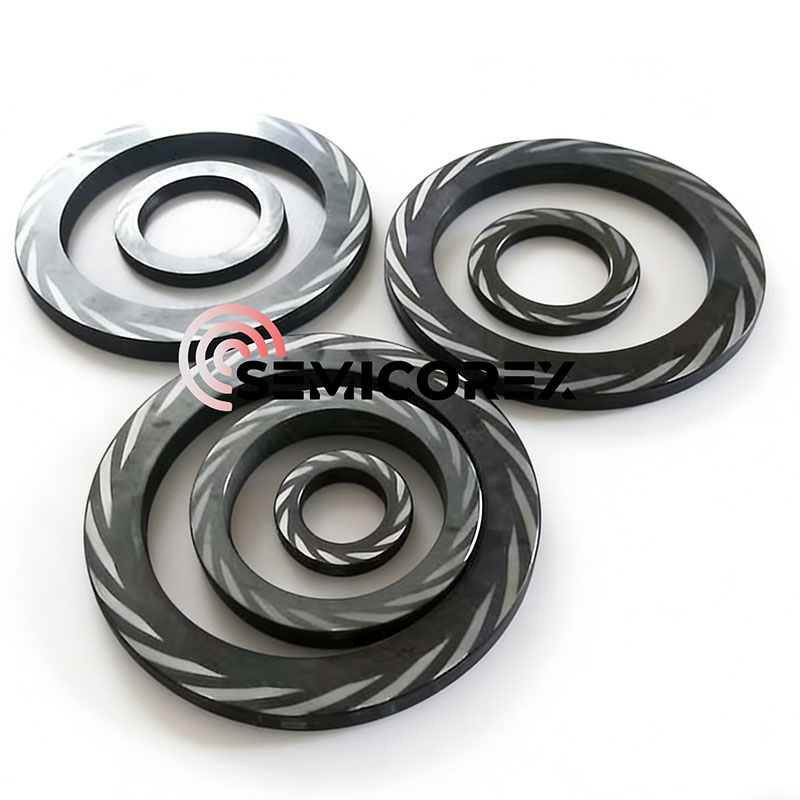

Експлуатаційна магія відбувається завдяки гідродинамічному підйому. Обертова поверхня ущільнювача (зазвичай зроблена з SiC) має прецизійне травлення з мікроскопічними гідродинамічними канавками — як правило, спіральними, «Т» або «U» формами. Коли вал обертається з високими швидкостями, ці канавки втягують технологічний або буферний газ усередину, стискаючи його.

Це стиснення створює «газову подушку» високого тиску, яка створює силу відкриття, зберігаючи стабільний зазор приблизно від 3 до 5 мікрон між нерухомою та обертовою гранями. Оскільки під час роботи немає фізичного контакту, тертя та знос майже нульові. Однак матеріал повинен бути здатний витримати «приземлення» під час запуску та зупинки, а також протистояти величезним відцентровим силам високошвидкісного обертання.

2. Параметри та переваги матеріалу карбіду кремнію (SiC).

Хоча існують різні матеріали, спечений карбід кремнію (SSiC) є галузевим еталоном для застосувань DGS завдяки унікальній комбінації твердості, теплопровідності та хімічної інертності.

Наша поверхня SiC Seal Face для DGS виготовлена ​​відповідно до найвимогливіших стандартів API 617 та API 692.

Ключові переваги матеріалу

Надзвичайна термічна стабільність:SiC має дуже низький коефіцієнт теплового розширення. Це гарантує, що поверхня ущільнення залишається ідеально плоскою, навіть якщо вона піддається різким коливанням температури, характерним для перехідних режимів роботи компресора.

Чудова стійкість до корозії:Наші кільця SSiC є хімічно інертними по всій шкалі pH (0-14). Вони несприйнятливі до впливу «кислого газу», вуглекислого газу та інших агресивних вуглеводнів.

Висока PV здатність:Висока межа «тиск-швидкість» (PV) SiC дозволяє працювати на периферійних швидкостях понад 150 м/с і тиску понад 100 бар.

Точна обробка поверхні:Ми використовуємо передову технологію алмазного притирання для досягнення дзеркального покриття (Ra < 0,05 мкм), забезпечуючи ідеальне полотно для гідродинамічних канавок, витравлених лазером.

3. Критично важливі програми

Наш SiC Seal Face для DGS є надійним вибором для глобальних операторів у таких секторах:

Нафта і газ (видобуток і середня течія):Необхідний для компресорів трубопроводів природного газу високого тиску, морських платформ для повторного закачування та обробки СПГ.

Нафтохімічна переробка:Використовується в синтезі етилену, метанолу та аміаку, де витік газу може призвести до катастрофічних ризиків для безпеки або екологічних штрафів.

Виробництво електроенергії:Інтегрується в газові та парові турбіни для забезпечення надійної герметизації буферних і охолоджуючих газів.

Економія водню:У міру того, як промисловість переходить на екологічну енергетику, наші кільця SiC оптимізовані для стиснення водню під високим тиском, де малий молекулярний розмір вимагає найвищого рівня площинності та цілісності.
