Вафля SICOI

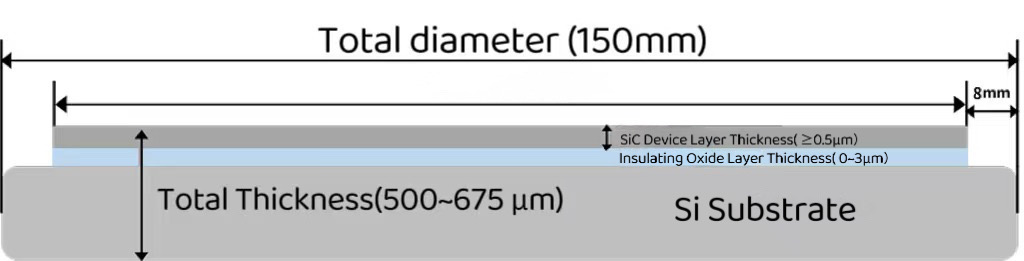

МИ Євафельнийявляє собою композиційний напівпровідниковий матеріал з тришаровою структурою, виготовлений унікальним методом.

Нижнім шаром структури пластини SICOI є кремнієва підкладка, яка забезпечує надійну механічну підтримку для забезпечення структурної стабільності пластини SICOI. Його оптимальна теплопровідність зменшує вплив накопичення тепла на продуктивність напівпровідникових приладів, дозволяючи їм нормально працювати протягом тривалого часу навіть при високій потужності. Крім того, кремнієва підкладка сумісна з обладнанням і машинами, які зараз використовуються у виробництві напівпровідників. Це успішно знижує витрати та складність виробництва, одночасно прискорюючи науково-дослідні роботи та масове виробництво продукту.

Ізоляційний оксидний шар, розташований між кремнієвою підкладкою та шаром пристрою SiC, є середнім шаром пластини SICOI. Ізолюючи шляхи струму між верхнім і нижнім шарами, ізолюючий оксидний шар ефективно знижує ризик коротких замикань і гарантує стабільну електричну роботу напівпровідникових пристроїв. Завдяки низьким характеристикам поглинання він може значно зменшити оптичне розсіювання та підвищити ефективність передачі оптичного сигналу напівпровідникових пристроїв.

Шар пристрою з карбіду кремнію є основним функціональним шаром структури пластини SICOI. Він необхідний для досягнення високоефективних електронних, фотонних і квантових функцій завдяки своїй винятковій механічній міцності, високому показнику заломлення, низьким оптичним втратам і чудовій теплопровідності.

Застосування пластин SICOI:

1. Для виготовлення нелінійного оптичного пристрою, такого як оптичний частотний гребінець.

2. Для виробництва інтегрованих фотонних мікросхем.

3. Для виготовлення електрооптичного модулятора

Нижнім шаром структури пластини SICOI є кремнієва підкладка, яка забезпечує надійну механічну підтримку для забезпечення структурної стабільності пластини SICOI. Його оптимальна теплопровідність зменшує вплив накопичення тепла на продуктивність напівпровідникових приладів, дозволяючи їм нормально працювати протягом тривалого часу навіть при високій потужності. Крім того, кремнієва підкладка сумісна з обладнанням і машинами, які зараз використовуються у виробництві напівпровідників. Це успішно знижує витрати та складність виробництва, одночасно прискорюючи науково-дослідні роботи та масове виробництво продукту.

5. Для виробництва датчиків MEMS, таких як акселерометр і гіроскоп.
